Aký vysoký je svetelný stĺp?

Najpriamejšia odpoveď: výška štandardnej pouličnej lampy sa pohybuje od 20 do 40 stôp (6 až 12 metrov) , v závislosti od aplikácie. Rezidenčné pouličné osvetlenie zvyčajne stojí 20 až 30 stôp vysoký , zatiaľ čo cestné tepny a diaľnice využívajú dosahovanie stĺpov 30 až 40 stôp alebo vyššie . Parkoviská a komerčné plochy bežne využívajú stĺpiky v Rozsah 25 až 35 stôp , a dekoratívne alebo pešie svetlá siahajú od 8 až 15 stôp .

Pochopenie správnej výšky stĺpika lampy pre váš konkrétny prípad použitia je nevyhnutné na dosiahnutie správneho rozloženia svetla, splnenie obecných predpisov a zaistenie bezpečnosti. Či už plánujete inštaláciu mestskej cesty, parkovisko, súkromnú príjazdovú cestu alebo hľadáte solárne svetlá pre terasové terasy, výška je najdôležitejšou premennou, ktorú je potrebné získať pred zakúpením akéhokoľvek svietidla alebo stĺpa.

Prečo na výške stĺpika záleží viac, ako si väčšina ľudí uvedomuje

Výška svetelného stĺpa priamo určuje, akú širokú plochu môže osvetliť jedno svietidlo. Príliš krátky stĺp koncentruje svetlo do malej zóny a vytvára svetlé škvrny vedľa tmavých dutín. Príliš vysoká tyč šíri svetlo príliš tenko, čím sa znižuje úroveň chodidla a sviečky na úrovni zeme pod úroveň bezpečnostných noriem.

Svetelní inžinieri používajú pomer tzv pomer montážnej výšky k rozstupu (MH:S) . Pre väčšinu cestných svietidiel tento pomer spadá medzi 3:1 a 4,5:1 . To znamená, že tyč s dĺžkou 30 stôp by nemala byť od seba vzdialená viac ako 90 až 135 stôp pre konzistentné osvetlenie. Nesprávna výška iba o 5 stôp môže vyžadovať pridanie ďalších tyčí alebo prechod na zariadenia s vyšším príkonom, čo výrazne zvyšuje náklady na projekt.

Faktory, ktoré určujú správnu výšku

• Šírka cesty alebo cesty: širšie cesty vyžadujú vyššie stĺpy, aby sa vyhli viacerým radom zariadení
• Typ dopravy: pešie zóny potrebujú nižšie, mäkšie svetlo; koridory vozidiel potrebujú jasné, široké pokrytie
• Miestne územné a komunálne kódy: mnohé mestá špecifikujú presné výšky pre každú klasifikáciu ciest
• Využitie priľahlého pozemku: susedia v obytnej oblasti ťažia z nižších stĺpov so štítmi na zníženie prieniku svetla
• Typ svietidla a uhol lúča: LED svietidlá s úzkymi lúčmi môžu vyžadovať vyššie tyče ako staršie svietidlá HPS
• Vietor a seizmická zóna: konštrukčné požiadavky ovplyvňujú hrúbku steny a tým aj limity efektívnej výšky

Štandardná výška pouličnej lampy podľa typu aplikácie

Rôzne prostredia vyžadujú veľmi rozdielne výšky palíc. Nižšie uvedená tabuľka sumarizuje najčastejšie uvádzané normy v severoamerických a európskych obecných smerniciach.

Rezidenčné verzus komerčné: hlavný rozdiel

Obytné štvrte zvyčajne uzatvárajú stĺpy pouličného osvetlenia 25 stôp zachovať charakter susedstva a znížiť oslnenie okien na hornom poschodí. Komerčné zóny umožňujú a často vyžadujú vyššie stĺpy, pretože vyššie držiaky znižujú celkový počet potrebných stĺpov, čím sa znižujú celkové náklady na infraštruktúru. Jeden 35-metrový stĺp na veľkom parkovisku môže osvetliť zhruba 6 000 až 8 000 štvorcových stôp , pričom 20-stopová palica pokrýva len okolo 2 500 až 3 500 štvorcových stôp za porovnateľných podmienok upevnenia.

Oceľové stĺpy pouličného osvetlenia: Špecifikácie, typy a kritériá výberu

Oceľové stĺpy pouličného osvetlenia sú dominantnou voľbou pre cestné a komerčné vonkajšie osvetlenie, pretože majú vynikajúci pomer pevnosti a hmotnosti, dlhú životnosť a konzistentnú rozmerovú presnosť. Pochopenie základných špecifikácií pomáha kupujúcim robiť informované rozhodnutia a vyhnúť sa nákladnému nadmernému inžinierstvu alebo nedostatočnej špecifikácii.

Materiál a vyhotovenie

Väčšina oceľových stĺpov pouličného osvetlenia je vyrobená z Konštrukčná oceľ ASTM A572 triedy 50 alebo ASTM A36 , pričom prvý z nich je preferovaný pre stĺpy nad 20 stôp, pretože jeho vyššia medza klzu (50 000 psi oproti 36 000 psi) umožňuje tenšie steny bez obetovania nosnosti. Stožiare sú po výrobe typicky žiarovo zinkované na minimálnu hrúbku zinkového povlaku 85 mikrónov (3,35 mil) , ktorý poskytuje životnosť 50 až 70 rokov vo väčšine prostredí bez dodatočného lakovania.

Hrúbka steny sa líši podľa výšky stĺpa a klasifikácie veternej zóny. 20-stopový obytný stĺp môže mať hrúbku steny 0,120 palca (3 mm) , zatiaľ čo 40-metrový komerčný stĺp v pobrežnej zóne s vysokým vetrom môže vyžadovať 0,179 až 0,250 palca (4,5 až 6,4 mm) .

Tvary pólov a ich kompromisy

• Okrúhle zúžené: Najbežnejší tvar pre pouličné a parkovacie aplikácie. Poskytuje rovnomerný odpor vetra zo všetkých smerov. Dostupné v rovných (valcových) a kónických profiloch, pričom zúžené sú ľahšie pre rovnakú pevnosť.
• Štvorcové zúžené: Populárne pre dekoratívne projekty ulíc. Ponúka architektonický vzhľad, ale má o niečo nižšiu odolnosť proti vetru pri rovnakej hrúbke steny v porovnaní s okrúhlymi profilmi.
• Osemhranné: Hybrid, ktorý vyvažuje estetiku a štrukturálny výkon. Často špecifikovaný v projektoch mestských koridorov, kde je dôležitý vizuálny charakter.
• Priamy pohreb verzus základňa kotvy: Priame pohrebné tyče sú zapustené 10 % výšky tyče plus 2 stopy do zeme (napr. 30-stopová tyč siaha 5 stôp hlboko). Kotviace pätky základne sa priskrutkujú k betónovému základu pomocou kruhového vzoru skrutiek, vďaka čomu je budúca výmena rýchlejšia, ale vyžaduje si samostatné zaliatie základu.

Hodnotenie zaťaženia vetrom a EPA

Každý oceľový stĺp pouličného osvetlenia musí byť ohodnotený Efektívna projektovaná plocha (EPA) , ktorý predstavuje stĺp aj svietidlo k nemu pripojené. Štandardný 30-stopový stĺp s jedným 150W LED svietidlom s kobrou hlavou vo veternej zóne 90 mph vyžaduje EPA približne 1,2 až 1,8 štvorcových stôp pre samotné svietidlo plus self-EPA stĺpa. Prekročenie kombinovaného hodnotenia EPA je porušením kódexu a štrukturálnym bezpečnostným rizikom.

Povrchová úprava a ochrana proti korózii

• Žiarové zinkovanie: Najlepšia základná ochrana, štandard pre väčšinu cestnej infraštruktúry
• Práškové lakovanie po zinkovaní: Pridáva farbu a ďalšiu bariéru, ktorá je bežná pre dekoratívne mestské stĺpy
• Oceľ odolná voči poveternostným vplyvom (COR-TEN): Vytvára stabilnú oxidovú patinu, ktorá zabraňuje ďalšej korózii; používané v naturalistických alebo priemyselných estetických projektoch
• Palice z hliníkovej zliatiny: Niekedy mylne považovaný za oceľ; ľahšie, ale nie také pevné pri rovnakej hrúbke steny, lepšie v pobrežných soľných prostrediach

Slnečné póly: Integrácia obnoviteľnej energie do infraštruktúry ulice

Solárne zabalené póly predstavujú jednu z najvýznamnejších evolúcií v infraštruktúre vonkajšieho osvetlenia za posledné desaťročie. Namiesto montáže plochého solárneho panelu na vodorovné rameno v hornej časti stĺpa integruje technológia solárneho obalu fotovoltaické články priamo okolo valcového alebo kužeľového povrchu samotného stĺpa, čím sa celá konštrukcia premení na aktívum generujúce energiu.

Ako fungujú solárne obalené póly

Fotovoltaické články v solárnom obalenom stĺpe sú vložené do laminovaného flexibilného substrátu, ktorý je prilepený alebo vytvorený okolo stĺpa počas výroby. Keďže sa bunky ovíjajú po celom obvode, zachytávajú slnečné svetlo z viacerých uhlov počas dňa bez toho, aby vyžadovali akýkoľvek sledovací mechanizmus. Typický solárny obalený stĺp s a Priemer 6 palcov a odkrytá výška 20 stôp poskytuje približne Špičkový výkon 80 až 150 wattov v závislosti od účinnosti bunky a geografickej polohy.

Energia generovaná počas denného svetla je uložená v batériovej banke s fosforečnanom lítno-železitým (LiFePO4), ktorá je buď umiestnená vo vnútri tyče alebo v samostatnom kryte pod úrovňou. Chémia LiFePO4 je preferovaná pred štandardným lítium-iónovým pre vonkajšiu infraštruktúru, pretože toleruje širší teplotný rozsah ( prevádzkový rozsah mínus 20 °C až 60 °C ) a má dlhšiu životnosť cyklu 2 000 cyklov úplného nabitia a vybitia , čo znamená zhruba 10 až 15 rokov denného cyklovania pred výrazným znížením kapacity.

Výhody oproti konvenčným horným solárnym panelom

• Zníženie zaťaženia vetrom: Rameno s plochým panelom pridáva 3 až 8 štvorcových stôp EPA do konštrukcie tyče. Solárne obalené tyče tento doplnok úplne eliminujú, čo umožňuje použitie ľahších tyčí alebo väčších výšok tyčí v oblastiach s vysokým vetrom.
• Odolnosť proti vandalom: Obalené bunky pod omietku sú oveľa odolnejšie voči krádeži a vandalizmu ako vyčnievajúce panelové zostavy, ktoré sú bežným cieľom vo verejných priestoroch.
• Estetická integrácia: Čistý, neprerušovaný profil stĺpa vyhovuje schémam mestského dizajnu, kde by tradičné solárne panely vyzerali priemyselne alebo nemiestne.
• Konzistentná výroba energie: Pretože bunky sú orientované viacerými smermi kompasu, výstup energie je konzistentnejší v rôznych denných dobách a neklesá tak prudko, keď je uhol panelu suboptimálny vzhľadom na slnko.

Obmedzenia a praktické úvahy

Solárne zabalené póly nie sú univerzálne lepšie. Ich energetický výstup na dolár inštalovaných nákladov je zvyčajne o 15 až 25 % nižšie než ekvivalentne veľký plochý panelový systém na rovnakom mieste, pretože články na zatienenej strane stĺpa generujú v akomkoľvek danom čase malý až žiadny výkon. Najlepšie sa hodia na miesta, kde estetika, zaťaženie vetrom alebo vandalizmus prevažujú nad cieľom maximalizácie výťažku surovej energie na zariadenie.

Technológia flexibilných solárnych panelov a jej úloha v modernom stĺpovom osvetlení

Flexibilný solárny panel je základnou technológiou umožňujúcou tak solárne obalené stožiare a rastúci rad prenosných a polostálych systémov vonkajšieho osvetlenia. Pochopenie jeho vlastností pomáha určiť správny produkt pre každú aplikáciu.

Čo robí solárny panel flexibilným?

Bežné pevné solárne panely využívajú kryštalické kremíkové články namontované medzi sklo a pevný hliníkový rám. Flexibilný solárny panel nahrádza pevný substrát tenkým filmom oboch monokryštalický kremík, CIGS (selenid medi indium-gálium) alebo amorfný kremík nanesené na podklad z polymérovej alebo kovovej fólie. Výsledkom je panel, ktorý sa prispôsobí zakriveným povrchom a má hrúbku len 2 až 4 milimetre , v porovnaní s 30 až 40 mm pre štandardné pevné panely.

Porovnanie výkonu: Flexibilné verzus pevné panely

Aplikácie Beyond Pole Wrapping

Flexibilný solárny panel nájde uplatnenie ďaleko za solárnymi omotanými stĺpmi. Vo vonkajšom osvetlení patrí medzi bežné použitie integrácia do prístreškov terasových pergol, zakrivených krytov záhradných stien, zábradlí v prístavoch lodí a prenosných svetiel na pozemné chodníky. Rovnaká technológia je základom skladacích panelov používaných v dočasných osvetľovacích súpravách na vzdialených pracoviskách, kde 100-wattový flexibilný panel s hmotnosťou pod 4 libry dokáže napájať LED pracovné svetlo na celú nočnú zmenu po jedinom dni solárneho nabíjania.

Valcový solárny stĺp: Dizajn, výkon a inštalácia

The Valcový solárny pól je účelové riešenie vonkajšieho osvetlenia, ktoré kombinuje valcovú oceľovú tyčovú konštrukciu s integrovaným systémom solárnej výroby v jedinej továrensky zmontovanej jednotke. Na rozdiel od dodatočných solárnych doplnkov alebo prestavieb so zabalenými panelmi je skutočný valcový solárny stĺp navrhnutý od základov ako jednotný systém so solárnymi článkami, batériou, regulátorom nabíjania a svietidlom, ktoré sú špecifikované tak, aby spolu optimálne spolupracovali.

Typické špecifikácie valcového solárneho pólového systému

Štandardný cylindrový solárny stĺp komerčnej kvality v triede 20 stôp zvyčajne obsahuje nasledujúce integrované komponenty:

• Telo palice: Pozinkovaný oceľový valec s vonkajším priemerom 4 až 6 palcov, kužeľový alebo rovný, s UV stabilnou práškovou povrchovou úpravou
• Solárna generácia: 80 až 200 W flexibilných alebo polotuhých fotovoltaických článkov integrovaných do povrchu stĺpa naprieč 180 až 360 stupňov uhla pokrytia
• Skladovanie batérie: 100 až 400 Wh lítium-železofosfátová batéria, určená pre 3 až 5 dní autonómie (prevádzka bez slnka) pri plnom jase
• Ovládač nabíjania: Typ MPPT (Maximum Power Point Tracking), ktorý extrahuje až o 30% viac energie z panelov v porovnaní so staršími PWM regulátormi za premenlivých cloudových podmienok
• Svietidlo: 30 až 80 W LED modul s nastaviteľným uhlom vyžarovania (zvyčajne 60, 90 alebo 120 stupňov), voliteľná teplota farby 3000K až 5700K, CRI väčšie ako 70
• Inteligentné ovládanie: Senzor od súmraku do úsvitu, stmievanie aktivované pohybom (100 % pri pohybe, 30 až 50 % v pohotovostnom režime) a voliteľné diaľkové monitorovanie 4G/NB-IoT

Výber lokality a požiadavky na inštaláciu

Správny výber miesta je rozhodujúci pre výkon valcového solárneho stĺpa. Poliak by mal dostať minimálne 4 maximálne slnečné hodiny denne (PSH) na udržanie nočnej prevádzky, hoci pre severné zemepisné šírky nad 45 stupňov sa odporúča 5 až 6 PSH. Prekážky, ako sú budovy, koruny stromov alebo priľahlé stavby, ktoré vrhajú tieň na stĺp viac ako 2 hodiny počas obdobia špičkového generovania (10:00 až 15:00 slnečného času) výrazne zníži stav nabitia batérie a môže spôsobiť predčasné hlboké vybitie.

Základné požiadavky na 20-stopový valcový solárny stĺp si zvyčajne vyžadujú betónové mólo 18 až 24 palcov v priemere a 4 až 5 stôp hlboké , so štyrmi kotviacimi skrutkami na kruhu skrutiek 8 až 12 palcov. Pred inštaláciou by sa mala overiť únosnosť pôdy, najmä v ílovitých alebo výplňových pôdach, kde môže byť odpor proti vztlaku nedostatočný.

Analýza nákladov a návratnosti

Plne nainštalovaný valcový solárny stĺp v 20-stopovej obytnej alebo obchodnej triede sa pohybuje od 2 500 až 6 000 USD za inštalovanú jednotku , v porovnaní s 800 až 2 500 dolármi za konvenčný oceľový stĺp a LED svietidlo viazané mriežkou (okrem nákladov na elektrické výkopy a pripojenie). Elektrický výkop pre inštaláciu viazanú na mriežku pridáva 10 až 30 dolárov za lineárnu stopu , čo znamená, že každé miesto, kde je najbližšia sieťová prípojka vzdialená viac ako 150 až 300 stôp, často dosahuje nákladovú paritu so solárnou energiou pri alebo pred počiatočnou inštaláciou.

Významné sú aj úspory prevádzkových nákladov: pouličné osvetlenie viazané na sieť zvyčajne spotrebuje 400 až 1 200 kWh na stĺp za rok pri súčasných cenách energie, zatiaľ čo valcový solárny stĺp má nulové priebežné náklady na energiu a minimálnu údržbu (čistenie panelov raz alebo dvakrát ročne, výmena batérie po 10 až 15 rokoch za približne 300 až 600 USD za stĺp).

Solárne svetlá na terasu: Výber správnej výšky stĺpika a systému

Medzi najdostupnejšie aplikácie pre osvetlenie solárnych stĺpov, solárne svetlá na terasu inštalácie predstavujú rýchlo rastúci segment, ktorý je poháňaný záujmom majiteľov domov eliminovať elektrické práce a zároveň dosiahnuť dobre osvetlený vonkajší obytný priestor. Kritériá výberu pre obytné terasové a palubné osvetlenie sa výrazne líšia od komunálnych alebo komerčných aplikácií.

Optimálna výška pre stĺpiky osvetlenia terasy a terasy

Pre typickú obytnú terasu alebo terasu sa solárne svetlá montujú na stĺp najlepšie vo výškach medzi nimi 6 a 10 stôp . Pod 6 stôp sa zdroj svetla nachádza blízko úrovne očí, čo spôsobuje rušenie oslnenia a tieňov v oblastiach sedadiel. Viac ako 10 stôp jediné solárne zariadenie v rezidenčnej triede zriedka produkuje dostatok lúmenov na udržanie primeranej úrovne sviečok na štandardnej terase s rozlohou 200 až 400 štvorcových stôp.

Najúčinnejšie rozloženia solárneho osvetlenia terasy strategicky kombinujú výšky stĺpikov:

• 8-stopové obvodové stĺpiky: Montuje sa v rohoch a stredoch zábradlia paluby pre všeobecné okolité svetlo
• 4 až 6-stopové cestné alebo krokové svetlá: Nízke solárne jednotky v štýle stĺpikov pozdĺž chodníkov, schodov a okrajov záhonov
• 12-stopové voľne stojace palice: Jeden alebo dva centrálne umiestnené solárne stĺpy s vyšším výkonom pre pracovné osvetlenie nad jedálenskými alebo varnými priestormi

Čo hľadať v solárnych svetlách pre aplikácie na terasu

Nie všetky solárne terasové svetlá sú rovnaké. Najčastejšou sťažnosťou majiteľov domov je, že svetlá výrazne stlmia alebo úplne zhasnú do polnoci počas kratších zimných dní. Nasledujúce špecifikácie označujú kvalitný produkt schopný spoľahlivej celonočnej prevádzky:

• Príkon panelu minimálne 5W pri spotrebe svetla 3 W za hodinu (poskytuje zmysluplnú rezervu pre zamračené dni)
• Kapacita batérie 2 000 mAh alebo viac pri 3,7 V pre kompaktné jednotky alebo 10 000 mAh a viac pre post-top jednotky s očakávanou prevádzkou 10 až 12 hodín
• Krytie IP65 alebo vyššie odoláva dažďu, vlhkosti a kondenzácii vo vonkajších prostrediach paluby
• Samostatný solárny panel a hlava svetla na krátkom kábli: umožňuje orientáciu panelu smerom na juh, zatiaľ čo svetlo smeruje nadol, čo výrazne zlepšuje zimný výkon v severných klimatických podmienkach
• Svetelný tok 300 až 800 lúmenov pre terasové jednotky namontované na stĺpoch; pod 200 lúmenov je len dekoratívny a nepostačuje pre bezpečný pohyb po palube

Tipy na inštaláciu pre maximálny solárny výkon na palubách

Mnohí majitelia domov nevedomky inštalujú solárne palubné svetlá na miesta, ktoré zaručujú nedostatočný výkon. Solárny panel na terasovom stĺpiku musí dostať svetlo priame netienené slnečné svetlo aspoň 6 hodín denne na úplné nabitie batérie počas typického letného dňa. Presahy paluby, zastrešenie pergoly, konáre stromov a blízke konštrukcie sú najčastejšími prekážkami. Dokonca aj čiastočné tienenie, kde tieň pokrýva len 20 % povrchu panelu, môže znížiť výkon 40 až 60 % vďaka architektúre sériových obvodov väčšiny malých solárnych panelov.

Ak nie je na stĺpiku k dispozícii plné slnko, zvážte dizajn s deleným panelom: namontujte solárny panel na južnú stenu alebo stĺpik plotu, kde je k dispozícii slnko, a veďte nízkonapäťový jednosmerný kábel k hlave svietidla na stĺpiku paluby. Dĺžka káblov až 15 stôp pri 3,7 V až 6 V s vhodným prierezom drôtu (22 až 20 AWG) prinášajú zanedbateľný pokles napätia a umožňujú úplnú voľnosť pri umiestnení svetla nezávisle od panelu.

Porovnanie typov svetelných stĺpov: Praktický sprievodca rozhodovaním

S toľkými dostupnými typmi stĺpov, montážnych výšok a energetických systémov si výber správneho riešenia vyžaduje prispôsobenie kategórie produktu požiadavkám aplikácie. Nasledujúci porovnávací rámec sa zaoberá najbežnejšími rozhodovacími bodmi.

Kódy, normy a povolenia na inštaláciu svetelných stožiarov

Akákoľvek inštalácia trvalého svetelného stĺpa podlieha miestnym stavebným predpisom, elektrickým normám a prípadne nariadeniam o územnom plánovaní. Nasledujúce štandardy sú najčastejšie uvádzané v Spojených štátoch a predstavujú základ, ktorý väčšina jurisdikcií prijíma alebo na ktoré odkazuje:

Kľúčové normy, ktoré treba poznať

• AASHTO LTS-6: Štandardné špecifikácie pre štrukturálne podpery pre diaľničné značky, svietidlá a dopravné signály. Toto upravuje návrh zaťaženia vetrom pre oceľové stĺpy pouličného osvetlenia na verejných priechodoch.
• ANSI/NEMA SL-1 a SL-2: Upravuje montážne výšky svietidiel a konfigurácie ramien pre pouličné osvetlenie.
• IES RP-8: Norma osvetlenia vozoviek Illuminating Engineering Society, ktorá poskytuje odporúčania týkajúce sa montážnej výšky a rozstupov pre každú klasifikáciu ciest.
• Článok 410 NEC: Požiadavky National Electrical Code pre inštaláciu svietidiel, uzemnenie a spôsoby zapojenia relevantné pre stĺpy pripojené k sieti.
• Nariadenia tmavej oblohy: Viac ako 200 miest a okresov v USA prijalo nariadenia Medzinárodnej asociácie pre tmavú oblohu (IDA) o modeloch osvetlenia, ktoré obmedzujú montážne výšky, vyžadujú svietidlá s úplným uzáverom a obmedzujú stúpajúce emisie svetla. Pred špecifikovaním akéhokoľvek pólu vyššie skontrolujte miestne požiadavky 25 stôp in residential zones .

Keď sa vyžaduje povolenie

Stavebné povolenie sa zvyčajne vyžaduje pre každý stĺp so základom (priamy pohreb alebo kotevný základ), ktorý bude trvalou konštrukciou. Hranica sa líši podľa jurisdikcie, ale spoločné pravidlo je: akákoľvek konštrukcia vyššia ako 6 stôp a pripevnená k zemi vyžaduje povolenie . Solárne terasové svietidlá na odnímateľných kolíkoch alebo krytoch stĺpikov vo všeobecnosti nevyžadujú povolenia. Valcové solárne stožiare, solárne obalené stožiare a oceľové stožiare pouličného osvetlenia na trvalých základoch takmer vždy áno.

Často kladené otázky

1. Aká je štandardná výška obytnej pouličnej lampy?

Štandardná výška stĺpa osvetlenia pre obytné ulice je zvyčajne 20 až 25 stôp (6 až 7,6 metra) . Tento rozsah vyvažuje primerané osvetlenie pre dvojprúdovú obytnú cestu s prijateľnou reguláciou oslnenia pre priľahlé domy. Niektoré staršie štvrte majú stožiare krátke až 15 stôp, zatiaľ čo novšie predmestské zástavby bežne používajú 20-stopové oceľové stožiare s LED kobrou hlavou alebo príslušenstvom na topánky.

2. Aký vysoký je stĺp osvetlenia na parkovisku?

Stĺpy na osvetlenie parkovísk sú najčastejšie 20 až 30 stôp vysoký , pričom 25 stôp je najčastejšie špecifikovaná výška pre štandardné plochy. Vyššie tyče s dĺžkou 30 až 35 stôp sa používajú vo veľkých pozemkoch, kde je prioritou minimalizácia celkového počtu tyčí, pretože každé zariadenie pokrýva väčšiu plochu. Kratšie stožiare s dĺžkou 15 až 20 stôp sa niekedy používajú v malých sériách alebo krytých konštrukciách, kde svetlá výška obmedzuje výšku.

3. Aký je rozdiel medzi solárnym pólom a valcovým solárnym pólom?

Solar Wrapped Pole je konvenčný oceľový stĺp verejného osvetlenia, na ktorý boli nalaminované alebo omotané flexibilné fotovoltaické články okolo vonkajšieho povrchu. Valcový solárny stĺp je účelovo navrhnutý systém, v ktorom sú valcový tvar, solárne články, batéria, regulátor nabíjania a svietidlo LED navrhnuté a zmontované vo výrobe ako jeden produkt. Valcové solárne stožiare majú tendenciu mať lepšiu optimalizáciu systému a záruky, zatiaľ čo solárne obalené stožiare ponúkajú väčšiu flexibilitu pri prispôsobovaní existujúceho stožiaru solárnej výrobe.

4. Ako sa flexibilný solárny panel líši od pevného panelu pri vonkajšom osvetlení?

Flexibilný solárny panel využíva tenkovrstvové alebo zapuzdrené monokryštalické články na polymérovej podložke, čo mu umožňuje prispôsobiť sa zakriveným povrchom, ako sú valce pólov. Pevné panely používajú bunky zapuzdrené do skla v hliníkovom ráme a musia byť namontované naplocho. Flexibilné panely sú O 60 až 80 % ľahšie a pridať minimálne zaťaženie vetrom, vďaka čomu sú nevyhnutné pre solárne aplikácie integrované do stĺpov. Zvyčajne však majú a O 5 až 10 rokov kratšia životnosť ako pevné sklenené panely a stoja viac na watt kapacity.

5. V akej výške by mali byť namontované solárne svetlá na terasu?

Solárne svetlá na terasové terasy fungujú najlepšie, keď sú namontované na stĺp 7 až 9 stôp pre všeobecné okolité osvetlenie. V tejto výške svetelný zdroj vyčistí typickú úroveň očí dospelých (vyhýba sa oslneniu), pričom zostáva dostatočne nízky na to, aby kompaktné obytné solárne zariadenie udržalo užitočnú úroveň sviečok a nôh na povrchu paluby. Stupňovité a chodníkové stĺpikové svetlá sú zvyčajne vysoké 18 až 36 palcov a slúžia skôr na samostatnú úlohu označovania zmien úrovní a hrán, než aby poskytovali osvetlenie oblasti.

6. Ako hlboko musí byť zakopaný oceľový stĺp verejného osvetlenia?

Štandardná hĺbka pre priame zakopanie oceľových stĺpov pouličného osvetlenia je nasledovná: 10 % z celkovej dĺžky palice plus 2 stopy . Pre 30-stopový stĺp to znamená hĺbku pohrebu 5 stôp. Pre inštalácie na kotviacej základni hĺbku betónového základu zvyčajne špecifikuje stavebný inžinier na základe pôdnych podmienok a požiadaviek na zaťaženie vetrom, ale bežne sa pohybuje od Hĺbka 3,5 až 5 stôp pre palice do 35 stôp.

7. Môže cylindrový solárny stĺp fungovať v zamračenom podnebí?

Áno, ale autonómia batérie je kľúčovou premennou dizajnu. Dobre špecifikovaný valcový solárny stĺp v klíme s priemerom 3 špičkových slnečných hodín denne (typické pre severnú Európu alebo severozápadný Pacifik USA v zime) môže stále spoľahlivo fungovať, ak batéria poskytuje 3 až 5 dní autonómie pri plnom jase . Systémy s inteligentným stmievaním znižujú spotrebu energie o 50 až 70 % v obdobiach s nízkou premávkou, čím sa podstatne predlžuje doba prevádzky. Inštalatéri v zamračených oblastiach by mali špecifikovať väčšie batérie a zvážiť časti panelov s nastaviteľným sklonom, aby zachytili maximálny uhol zimného slnka.

8. Aká je výška stĺpika osvetlenia pre použitie na diaľnici alebo na vysokom stožiari?

Diaľničné a vysoké stožiarové osvetľovacie stožiare siahajú od 40 až 100 stôp alebo viac vo výške. Typické sú štandardné stožiare na diaľničných križovatkách 60 až 80 stôp vysoký a noste viacero hláv svietidla (4 až 12 svietidiel) na prstenci spustenom navijakom kvôli údržbe. Tento prístup dramaticky znižuje počet stĺpov potrebných na osvetlenie veľkej križovatky v porovnaní so štandardnými cestnými stĺpmi, čím sa znižujú náklady na infraštruktúru aj požiadavky na prístup na údržbu.

9. Vyžadujú solárne obalené stĺpy nejaké elektrické pripojenie k sieti?

Nie. Stožiare so solárnymi obalmi sú navrhnuté ako systémy úplne mimo siete. Vyrábajú, skladujú a spotrebúvajú elektrickú energiu výlučne v rámci zostavy stĺpov, pričom nevyžadujú pripojenie k rozvodnej sieti. Toto je jedna z ich primárnych výhod v nových rozvojových, vidieckych a vzdialených aplikáciách, kde sú náklady na rozšírenie siete vysoké. Niektoré inštalácie zahŕňajú malé pevné záložné pripojenie ako opatrenie redundancie, ale toto je skôr možnosť ako požiadavka a vo väčšine nasadení nie je potrebné.

10. Ako si môžem vybrať medzi 20- a 30-stopovým oceľovým stĺpom verejného osvetlenia na parkovisko?

Primárnym rozhodovacím faktorom je počet pólov, ktoré chcete v partii. 30-stopový stĺp so 150W LED svietidlom zvyčajne osvetľuje oblasť pokrytia Priemer 90 až 120 stôp , zatiaľ čo 20-stopová palica pokrýva približne 50 až 70 stôp za ekvivalentných podmienok upevnenia. Menej vyšších stožiarov znižuje náklady na základy a elektrické obvody, ale na udržanie nožných sviecových terčov si vyžaduje upevnenie s vyšším výkonom. Ak má pozemok stromy alebo prekážky, ktoré blokujú vyššie tyče, alebo ak miestne predpisy obmedzujú výšku 25 stôp, 20-stopové tyče sa stávajú praktickou voľbou napriek tomu, že vyžadujú viac jednotiek.

Výšky svetelných stĺpov, typy stĺpikov a orientácia solárnych panelov na prvý pohľad

Svetelné stožiare sa pohybujú od 3 metrov (10 stôp) pre rezidenčné záhrady a chodníky do 40 metrov (130 stôp) alebo viac pre vysoké stožiarové inštalácie na štadiónoch a diaľničných križovatkách. Štandardné stĺpy pouličného osvetlenia majú zvyčajne 8 až 12 metrov (26 až 40 stôp) pre obytné a hlavné cesty, zatiaľ čo stĺpy na parkovanie majú dĺžku 6 až 10 metrov (20 až 33 stôp). Pochopenie správnej výšky pre každú aplikáciu je nevyhnutné pred obstarávaním, pretože výška stĺpa priamo určuje úroveň osvetlenia na zemi, počet požadovaných stĺpov a špecifikáciu základov potrebnú na odolanie zaťaženiu vetrom v danej výške.

Pre solárne stĺpy, ktoré sa montujú a Solárny panel vedľa alebo na vrchole svietidla, optimálny uhol pre solárne panely v kontinentálnych Spojených štátoch sa pohybuje od približne 25 stupňov na Floride (25 až 30 stupňov severnej zemepisnej šírky) do 47 stupňov v Montane a Severnej Dakote (45 až 49 stupňov severnej zemepisnej šírky). Smer je skutočný na juh na severnej pologuli pre inštalácie s pevným sklonom. Pre akékoľvek konkrétne PSČ v Spojených štátoch poskytuje kalkulačka PVWatts National Renewable Energy Laboratory (NREL) presný solárny zdroj a optimálny uhol naklonenia pre dané miesto, čím sa eliminujú dohady zo špecifikácie solárnych panelov na solárnych stĺpoch.

Táto príručka podrobne pokrýva všetky tieto témy: štandardné výšky stĺpov osvetlenia podľa použitia, hlavné typy stĺpov verejného osvetlenia a ich konštrukčné rozdiely, ako solárne stĺpy fungujú ako integrovaný systém, ako určiť správny smer solárnych panelov podľa PSČ a ako vypočítať optimálny uhol pre solárne panely pre maximálny ročný energetický výnos.

Aké vysoké sú svetelné stĺpy: Štandardné výšky podľa aplikácie

Na otázku, aké vysoké sú stĺpy osvetlenia, nie je možné odpovedať jedným číslom, pretože správna montážna výška závisí od aplikácie: cieľová úroveň osvetlenia na zemi, vzdialenosť medzi stĺpmi, šírka osvetľovanej plochy a fotometrické rozloženie svietidla, ktoré sa montuje. Každá kombinácia týchto premenných vytvára jedinečnú optimálnu výšku palice, ktorá vyvažuje pokrytie, rovnomernosť a kontrolu oslnenia.

Osvetlenie obytných ulíc a chodníkov

Pouličné osvetlenie obytných štvrtí využíva najkratšie výšky stĺpov zo všetkých aplikácií na verejných cestách. Štandardné obytné stĺpy verejného osvetlenia v Spojených štátoch a Európe sú zvyčajne 5 až 8 metrov (16 až 26 stôp) vysoký, pričom 6 metrov je najčastejšie špecifikovaná výška pre štandardné obytné ulice so šírkou vozovky 6 až 8 metrov. V tejto výške štandardné cestné LED svietidlo s fotometrickým rozvodom typu II alebo typu III poskytuje dostatočné osvetlenie vozovky a priľahlého chodníka s rozstupmi stĺpov 25 až 35 metrov.

Osvetlenie ciest a chodcov zvyčajne používa ešte kratšie stĺpy 3 až 5 metrov (10 až 16 stôp) , pretože cieľové osvetlenie pre pešie zóny je nižšie ako pre vozovky a pretože nižšie montážne výšky poskytujú intímnejšie vizuálne prostredie v ľudskej mierke vhodné pre parky, námestia a obytné záhrady. Svietidlá na stĺpoch stĺpikov vo výške 0,6 až 1,2 metra definujú najnižší koniec kategórie osvetlenia chodníkov a používajú sa predovšetkým na ohraničenie okrajov, a nie na všeobecné osvetlenie.

Osvetlenie obchodných a dopravných tepien

Komerčné ulice, hlavné cesty a mestské kolektorové ulice vyžadujú vyššie montážne výšky ako obytné ulice, aby sa zabezpečilo dostatočné osvetlenie na širších vozovkách a aby sa zachovali prijateľné pomery rovnomernosti medzi viacerými jazdnými pruhmi. Štandardné montážne výšky pre komerčné osvetlenie ulíc a tepien sú 8 až 12 metrov (26 až 40 stôp) , pričom 10 metrov je najčastejšie špecifikovaná výška pre dvojpruhové tepny so šírkou vozovky 10 až 14 metrov.

Pri rozdelených diaľniciach a dvojprúdových cestách, kde sú stĺpy umiestnené v strede a musia osvetľovať premávku v oboch smeroch z jedného stĺpa, sa štandardná montážna výška zvyšuje na 12 až 14 metrov (40 až 46 stôp) s dvojramennými konfiguráciami držiakov, ktoré rozširujú svietidlá cez každú jazdnú dráhu. Táto konfigurácia znižuje celkový počet stĺpov pre rozdelené cestné úseky približne o 40 % v porovnaní s jednoramennou montážou pri ceste, čím sa výrazne znižujú náklady na inštaláciu.

Osvetlenie parkoviska a areálu

Stĺpy na osvetlenie parkovísk sú zvyčajne 6 až 10 metrov (20 až 33 stôp) vysoké, so špecifickou výškou zvolenou na základe usporiadania parkoviska, požadovanej úrovne osvetlenia (zvyčajne 10 až 50 stôp sviečok v závislosti od bezpečnostných požiadaviek) a fotometrického rozloženia svietidla. Nižšie montážne výšky (6 až 7 metrov) sú bežné v rezidenčných parkoviskách, kde je prioritou dizajnu minimalizácia rozptylu svetla do susedných nehnuteľností. Vyššie montážne výšky (8 až 10 metrov) sa používajú v komerčných a maloobchodných parkoviskách, kde je žiaduca väčšia vzdialenosť medzi stĺpmi, aby sa znížil počet stĺpov a základov vo veľkom pozemku.

Športové osvetlenie a osvetlenie vysokého stožiaru

Osvetľovacie stožiare športových ihrísk pre obecnú rekreáciu a školské zariadenia siahajú od 12 až 20 metrov (40 až 65 stôp) na dosiahnutie montážnych výšok potrebných pre úrovne osvetlenia na ihriskách na profesionálnej úrovni bez nadmerného oslnenia hráčov, ktorí sa pozerajú smerom k svietidlám. Profesionálne športové zariadenia a športové zariadenia na úrovni štadiónov využívajú špecializované vežové konštrukcie 20 až 45 metrov (65 až 150 stôp) v závislosti od športu a požadovanej úrovne osvetlenia (až 2 000 luxov pre televízne pokrytie významných udalostí vo vysielacej kvalite).

Vysoké stožiarové osvetľovacie stožiare pre diaľničné križovatky, prístavné zariadenia, letiskové odbavovacie plochy a veľké priemyselné dvory siahajú od 20 až 40 metrov (65 až 130 stôp) na výšku so zostavami prstencových svietidiel so 6 až 20 svietidlami na stĺp, ktoré spolu osvetľujú plochy s rozlohou až 30 000 metrov štvorcových z jedného stĺpa.

Rýchla referenčná výška svetelnej tyče

Typy svietidiel: Praktická klasifikácia

Typy kandelábrov, ktoré sa dnes používajú, siahajú od tradičných dekoratívnych liatinových dizajnov až po moderné oceľové a hliníkové konštrukcie, z ktorých každá vyhovuje rôznym estetickým, štrukturálnym a funkčným požiadavkám. Pochopenie hlavných typov kandelábrov umožňuje špecifikátorom, obciam a vlastníkom nehnuteľností prispôsobiť typ stĺpa požiadavkám aplikácie namiesto toho, aby sa predvolili na najznámejšiu alebo najlacnejšiu možnosť.

Rovné oceľové alebo hliníkové kužeľové tyče

Štandardným úžitkovým kandelábrom pre väčšinu moderných cestných a parkovacích aplikácií je rovný kónický oceľový alebo hliníkový stĺp. Tieto stožiare sa vyrábajú valcovaním a zváraním oceľového plechu (pre modely z galvanizovanej ocele) alebo vytláčaním hliníkových blokov (pre hliníkové modely) do kužeľového kužeľa, ktorý sa zmenšuje z väčšieho priemeru základne na menší priemer hrotu. Kužeľ zlepšuje štrukturálnu účinnosť koncentráciou materiálu tam, kde je napätie v ohybe najvyššie (na základni) a znižuje materiál, kde je napätie najnižšie (na špičke).

Pozinkované oceľové kužeľové stožiare sú celosvetovo najpoužívanejším typom kandelábrov, pretože poskytujú vynikajúci konštrukčný výkon pri najnižších nákladoch na materiál na meter výšky. Žiarové zinkovanie podľa ASTM A123 poskytuje 85 až 140 mikrónov zinkového povlaku, ktorý chráni základnú oceľ na 20 až 30 rokov vo väčšine atmosférických podmienok predtým, ako bude potrebné prelakovať. Hliníkové kužeľové stožiare stoja približne o 30 % až 50 % viac ako ekvivalentné oceľové stožiare, ale nevyžadujú žiadnu povrchovú úpravu a neobmedzene odolávajú korózii vo všetkých, okrem najagresívnejších priemyselných a námorných prostredí, vďaka čomu sú preferovanou voľbou pre pobrežné inštalácie.

Dekoratívne a kultúrne stĺpy

Dekoratívne kandelábry sa používajú v historických štvrtiach, centrách miest, nákupných uliciach, námestiach, parkoch a pri akejkoľvek inštalácii, kde samotný kandelábr musí prispievať k estetickému charakteru prostredia, a nie byť čisto úžitkovou stavbou. Hlavné materiály používané v dekoratívnych a historických typoch lampových stĺpov sú:

• liatina: Tradičný materiál kandelábrov používaný vo viktoriánskom a edwardiánskom pouličnom osvetlení, ktorý sa stále reprodukuje pre projekty zachovania dedičstva a nové inštalácie vyžadujúce autentický dobový vzhľad. Liatinové stĺpy verejného osvetlenia sú extrémne ťažké (zvyčajne 200 až 600 kg pre štandardný 4-metrový stožiar) a vyžadujú pravidelnú údržbu náteru, aby sa predišlo hrdzi, ale poskytujú vizuálny charakter, ktorý moderné materiály nedokážu napodobniť. Sú odolné voči poškodeniu nárazom, ktorý by prerazil oceľové alebo hliníkové stĺpy.
• Liaty hliník: Moderné dekoratívne lampové stĺpy kopírujú pohľadové profily tradičných liatinových dizajnov z liateho hliníka, ktorý je výrazne ľahší (približne jedna tretina hmotnosti liatiny), odolný voči korózii bez lakovania a dostupný v akejkoľvek farbe práškového laku pre flexibilitu dizajnu. Dekoratívne stĺpy z liateho hliníka sú dominantnou voľbou pre nové dekoratívne inštalácie pouličného osvetlenia, pretože poskytujú dedičnú estetiku s modernými materiálovými vlastnosťami.
• Polymér vystužený sklenenými vláknami (FRP): Dekoratívne lampové stĺpy z FRP sa používajú v pobrežných, chemických závodoch a iných korozívnych prostrediach, kde by aj hliník vyžadoval neprijateľnú údržbu, a v aplikáciách, kde nemožno tolerovať žiadne kovové komponenty. FRP stožiare môžu byť vyrobené v akejkoľvek farbe a povrchovej štruktúre a majú nulové riziko korózie v akomkoľvek atmosférickom prostredí.

Točené betónové stĺpy

Stožiare z točeného betónu sú hlavnou kategóriou typov svietidiel používaných na rozvíjajúcich sa trhoch a v niektorých aplikáciách na diaľniciach s vysokou premávkou na rozvinutých trhoch, kde ich veľmi nízke náklady a nulové nároky na údržbu prevažujú nad nevýhodami vysokej hmotnosti a obmedzenej estetickej flexibility. Predpäté stožiare z zvlákňovaného betónu sa vyrábajú nalievaním betónu do rotačnej valcovej formy, ktorá využíva odstredivú silu na konsolidáciu zmesi okolo jadra z predpätého oceľového drôtu. Výsledná tyč je pevná, odolná a nevyžaduje žiadnu povrchovú údržbu, ale je veľmi ťažká, ťažko sa prepravuje na vzdialené miesta a po výrobe nemôže byť práškovo lakovaná alebo ľahko upravovaná.

Osemhranné a okrúhle oceľové stožiare pre komerčné použitie

Osemhranné rovné oceľové stožiare sú široko špecifikované pre parkoviská, komerčné nehnuteľnosti a zariadenia ľahkého priemyslu, kde je dôležitý priemerný konštrukčný výkon a konkurencieschopné náklady. Osemstranný prierez poskytuje lepšiu odolnosť voči vibráciám spôsobeným vetrom ako kruhové prierezy s ekvivalentnou hrúbkou steny, pretože osemuholníková geometria rozbíja vírenie, ktoré spôsobuje, že kruhové póly oscilujú pri určitých rýchlostiach vetra (fenomén nazývaný Karmanova vírová rezonancia, ktorý spôsobil únavové poruchy v inštaláciách kruhových pólov v oblastiach s vysokým vetrom).

Typy svietidiel: Porovnávacia tabuľka

Solárne stĺpy: Ako funguje integrované solárne osvetlenie

Slnečné póly kombinujte štrukturálnu funkciu konvenčného svetelného stĺpa s integrovaným solárnym panelom, ktorý generuje elektrickú energiu na napájanie svietidla, batériovým systémom, ktorý ukladá energiu zozbieranú počas denného svetla na použitie v noci, a inteligentným ovládačom, ktorý riadi tok energie medzi solárnym panelom, batériou a svietidlom, aby sa maximalizovalo spoľahlivé osvetlenie bez ohľadu na denné kolísanie slnečného žiarenia.

Hlavné komponenty systému solárnych pólov

Každý systém Solar Pole integruje nasledujúce komponenty a špecifikácia každého komponentu určuje spoľahlivosť, autonómiu systému (koľko po sebe nasledujúcich zamračených dní môže fungovať bez dobíjania) a celkové náklady:

• Solárny panel: Fotovoltaický modul, ktorý premieňa slnečné svetlo na jednosmernú elektrickú energiu. Monokryštalické kremíkové panely s účinnosťou 20% až 23% sú štandardnou špecifikáciou pre aplikácie solárnych stĺpov, pretože ich vyššia účinnosť na jednotku plochy umožňuje menšie rozmery panelov pre daný výstupný výkon, čo znižuje zaťaženie stĺpu vetrom a zlepšuje vizuálny pomer solárneho panela k výške stĺpa. Hodnoty výkonu panelov pre solárne stĺpy sa pohybujú od 30 wattov pre malé stĺpy osvetlenia chodníkov až po 400 wattov alebo viac pre vysokovýkonné solárne stĺpy na osvetlenie ciest.
• Skladovací systém batérie: Ukladá elektrickú energiu generovanú solárnym panelom na použitie počas nočných a zamračených období. Lítium-železofosfátové (LiFePO4) batérie sú súčasným štandardom pre aplikácie solárnych pólov, pretože majú dlhú životnosť (2 000 až 4 000 cyklov úplného nabitia a vybitia, čo predstavuje 5 až 11 rokov denného cyklu), tepelnú stabilitu a vysokú hustotu energie. Olovené batérie sa stále používajú v aplikáciách citlivých na náklady, ale vyžadujú častejšiu výmenu (zvyčajne každé 2 až 4 roky) a majú výrazne nižšiu životnosť.
• LED svietidlo: Zariadenie so svetelným výstupom, takmer univerzálne LED v nových inštaláciách solárnych stĺpov, pretože vysoká svetelná účinnosť LED (zvyčajne 130 až 180 lúmenov na watt pre cestné a plošné svietidlá) minimalizuje solárny panel a veľkosť batérie potrebnú pre danú úroveň osvetlenia, čo priamo znižuje kapitálové náklady celého systému solárnych stĺpov.
• Ovládač nabíjania: Elektronické zariadenie, ktoré riadi nabíjanie batérie zo solárneho panela, zabraňuje prebíjaniu a nadmernému vybíjaniu a v moderných systémoch riadi adaptívne stmievanie LED svietidla na základe zostávajúceho stavu nabitia batérie, nočného času a vstupov detekcie pohybu, aby sa maximalizovala autonómia systému počas období zníženého solárneho vstupu.

Výhody solárnych stĺpov oproti osvetleniu pripojenému k sieti

• Nevyžaduje sa žiadne pripojenie k sieti: Solárne stĺpy eliminujú civilné náklady na hĺbenie podzemných elektrických káblov, ktoré zvyčajne predstavujú 40 % až 60 % celkových nákladov na inštaláciu bežného osvetľovacieho systému pripojeného do siete. V prípade inštalácií vo vzdialených lokalitách, pozdĺž nových ciest, kde neexistuje elektrická infraštruktúra, alebo v lokalitách, kde sú náklady na pripojenie do siete obzvlášť vysoké, vďaka eliminácii týchto občianskych nákladov sú solárne stĺpy ekonomicky konkurencieschopné alebo lepšie ako alternatívy pripojené k sieti.
• Nulové priebežné náklady na elektrinu: Po období návratnosti kapitálových nákladov fungujú solárne póly s nulovými nákladmi na elektrickú energiu, pretože solárny panel generuje všetku potrebnú elektrickú energiu z voľného slnečného žiarenia. Pre obce na trhoch s vysokými tarifami za elektrickú energiu predstavuje toto trvalé šetrenie nákladov významnú finančnú výhodu oproti 15 až 25-ročnej životnosti inštalácie solárneho stĺpa.
• Rýchle nasadenie: Inštalácie solárnych stĺpov môžu byť dokončené podstatne rýchlejšie ako ekvivalenty pripojené k sieti, pretože neexistuje žiadna závislosť od dostupnosti elektrickej siete na zabezpečenie pripojenia k sieti. Táto výhoda je obzvlášť významná pre nasadenie núdzového osvetlenia, dočasné osvetlenie udalostí a novú infraštruktúru rozvoja, ktorá musí byť v prevádzke predtým, ako bude zavedená trvalá infraštruktúra elektrickej siete.

Obmedzenia a konštrukčné obmedzenia solárnych pólov

• Solárny zdroj závislý od miesta: Solárne póly poskytujú spoľahlivý výkon na miestach s primeraným slnečným žiarením (ročný maximálny počet hodín slnečného svitu nad 4 hodiny denne), ale ich spoľahlivosť sa stáva problematickou v severných zemepisných šírkach (nad 55 stupňov severnej zemepisnej šírky) počas zimných mesiacov, kedy môže maximálny počet hodín slnečného žiarenia klesnúť pod 1 až 2 hodiny denne počas dlhších období. V týchto lokalitách sú pre spoľahlivú zimnú prevádzku potrebné veľmi veľké solárne panely a batériové systémy, čo výrazne zvyšuje kapitálové náklady a potenciálne robí alternatívy pripojené k sieti ekonomickejšie.
• Citlivosť tieňovania: Solárny panel na solárnom stĺpe je namontovaný v pevnej výške a orientácii a nemožno ho premiestniť, ak miesto po inštalácii zatienia stromy, nové budovy alebo iné konštrukcie. Dokonca aj čiastočné zatienenie solárneho panela môže dramaticky znížiť jeho energetický výstup, pretože väčšina štandardných konfigurácií solárnych panelov používa obtokové diódy, ktoré spôsobujú efektívne odpojenie zatienených článkov, čím sa zníži výkon panelu o viac, ako by naznačoval podiel zatienenej plochy.
• Cena výmeny batérie: Na rozdiel od svietidiel pripojených k sieti, ktoré vyžadujú iba údržbu lampy a ovládača, systémy Solar Pole vyžadujú výmenu batérie každých 5 až 10 rokov v závislosti od chemického zloženia batérie a hĺbky cyklu vybíjania. Tieto náklady na výmenu batérie sa musia zohľadniť pri porovnaní celkových nákladov na životný cyklus medzi solárnymi stĺpmi a alternatívami pripojenými k sieti.

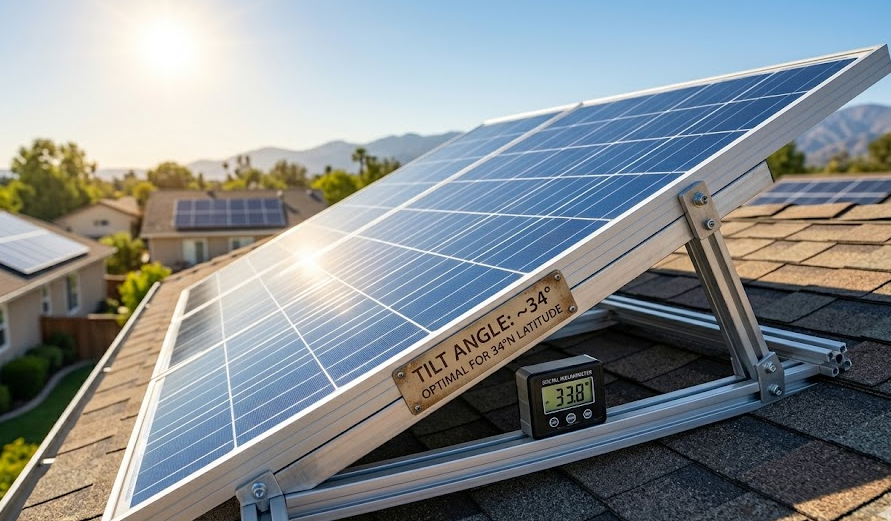

Optimálny uhol pre solárne panely: Fyzika a praktické pravidlá

Optimálny uhol pre solárne panely je uhol sklonu (meraný od horizontály), pri ktorom solárny panel s pevným sklonom zachytí maximálne celkové slnečné žiarenie za celý rok pre danú geografickú polohu. Tento uhol je určený zemepisnou šírkou zariadenia a kolísaním slnečnej deklinácie počas roka.

Prečo Latitude určuje optimálny uhol pre solárne panely

Výška slnka na oblohe počas slnečného poludnia (keď je na oblohe najvyššia a presne na juh na severnej pologuli) sa mení podľa zemepisnej šírky pozorovateľa a podľa ročného obdobia. Na rovníku (zemepisná šírka 0 stupňov) prechádza slnko priamo nad hlavou na slnečné poludnie počas rovnodenností. Na 45 stupňoch severnej zemepisnej šírky (približná zemepisná šírka Minneapolis, Minnesota alebo Miláno, Taliansko) je Slnko 45 stupňov nad obzorom na slnečné poludnie počas rovnodenností a nižšie v zime, vyššie v lete.

Solárny panel s pevným sklonom zachytáva maximum slnečného žiarenia, keď je orientovaný kolmo na slnečné lúče. Keďže priemerný uhol elevácie slnka za rok sa rovná doplnku zemepisnej šírky (90 stupňov mínus zemepisná šírka), optimálny uhol pre solárne panely na danom mieste sa približne rovná miestnemu uhlu zemepisnej šírky. Pri zemepisnej šírke 35 stupňov severnej zemepisnej šírky (približne zemepisná šírka Los Angeles v Kalifornii alebo Tokiu v Japonsku) je optimálny ročný uhol sklonu približne 33 až 37 stupňov. Pri zemepisnej šírke 51 stupňov severnej zemepisnej šírky (približne zemepisná šírka Londýna v Anglicku alebo Calgary v Kanade) je optimálny ročný uhol sklonu približne 49 až 53 stupňov.

Presný výpočet optimálneho uhla pre maximalizáciu ročného výnosu

Výskumné a simulačné údaje z NREL a z nástroja PVWatts potvrdzujú, že empirický vzťah medzi zemepisnou šírkou a optimálnym uhlom naklonenia na maximalizáciu ročného výnosu vo väčšine lokalít má nasledujúci vzorec:

• Pre zemepisné šírky medzi 0 a 25 stupňami: Optimálny uhol sklonu sa rovná približne 0,87-násobku zemepisnej šírky plus 3,1 stupňa. Pri zemepisnej šírke 20 stupňov to dáva optimálny sklon približne 20,5 stupňa.
• Pre zemepisné šírky medzi 25 a 50 stupňami: Optimálny uhol sklonu sa rovná približne zemepisnej šírke plus 2 až 5 stupňov. Pri zemepisnej šírke 40 stupňov je optimálny sklon približne 42 až 45 stupňov.
• Pre zemepisné šírky nad 50 stupňov: Optimálny ročný uhol sklonu je zvyčajne 50 až 55 stupňov, hoci sezónne optimalizačné stratégie, ktoré zvyšujú sklon v zime a znižujú v lete, môžu v týchto polohách s vysokou zemepisnou šírkou zlepšiť ročný výnos v porovnaní s optimom pevného uhla.

Pokuta za výnos za odchýlku od optimálneho uhla o plus alebo mínus 5 stupňov je zvyčajne iba 1 % až 3 % ročného výnosu , čo znamená, že praktické obmedzenia, ako je štrukturálne pohodlie, estetika alebo potreba držiaka s pevným uhlom na solárnom stĺpe, môžu byť prispôsobené bez výrazných obetí výroby energie. Pokuta za výnos sa stáva významnejšou pre odchýlky väčšie ako 10 až 15 stupňov od optima, najmä pre panely orientované na juh na severnej pologuli, kde 20-stupňová odchýlka od optimálneho sklonu znižuje ročný výnos o 5 % až 10 %.

Optimálne ročné uhly naklonenia podľa regiónu USA

Solárny panel Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Nájdenie presného smeru solárneho panelu podľa PSČ pre akékoľvek miesto v Spojených štátoch si vyžaduje použitie jedného z verejne dostupných nástrojov na analýzu solárnych zdrojov, ktoré vypočítavajú optimálnu orientáciu a odhadovaný ročný energetický výnos pre solárny panel na konkrétnych geografických súradniciach. Najuznávanejším a najpoužívanejším nástrojom je kalkulačka PVWatts od NREL, ktorá je voľne dostupná online a vypočítava očakávaný ročný výstup striedavej energie a kapacitný faktor pre systém solárnych panelov na akomkoľvek mieste v USA.

Ako používať NREL PVWatts na smerovanie solárnych panelov podľa PSČ

1. Prejdite na kalkulačku PVWatts na adrese pvwatts.nrel.gov a do poľa vyhľadávania polohy zadajte svoje PSČ alebo adresu. Nástroj identifikuje najbližšiu dátovú stanicu solárnych zdrojov a načíta údaje o slnečnom žiarení pre vašu polohu.
2. Zadajte kapacitu systému solárneho panela, ktorý hodnotíte (špičkový výkon jednosmerného prúdu panelu alebo poľa). Pre systém s jedným solárnym pólom to môže byť 100 až 200 wattov; pre veľké strešné alebo pozemné pole to môžu byť kilowatty alebo megawatty.
3. Nastavte uhol sklonu na hodnotu rovnajúcu sa vašej zemepisnej šírke (dobrá počiatočná aproximácia) a nastavte azimut na 180 stupňov (skutočný juh na severnej pologuli). Všimnite si zobrazený odhadovaný ročný energetický výkon.
4. Zmeňte uhol sklonu v prírastkoch 5 stupňov nad a pod vašou zemepisnou šírkou a pozorujte zmenu ročného energetického výdaja. Uhol sklonu, ktorý vytvára maximálny ročný energetický výkon, je optimálny uhol pre solárne panely špecifický pre vaše miesto.
5. Potvrďte, že smer je skutočný na juh (azimut 180 stupňov podľa konvencie PVWatts), nie magnetický juh. Rozdiel medzi skutočným juhom a magnetickým juhom (magnetická deklinácia) sa líši podľa miesta: na východe Spojených štátov je magnetický sever približne 10 až 15 stupňov západne od skutočného severu, čo znamená, že na nájdenie skutočného juhu je potrebné opraviť údaj o juhu.

Pre väčšinu kontinentálnych miest v USA bude výsledok optimálneho uhla sklonu PVWatts v rozmedzí 2 až 4 stupňov zemepisnej šírky miesta, čo potvrdzuje pravidlo zemepisnej šírky rovná sa optimálneho sklonu ako praktický východiskový bod. Miesta s výraznou oblačnosťou v špecifických ročných obdobiach (ako je pacifický severozápad s ťažkou zimnou oblačnosťou) môžu vykazovať mierne odlišné optimum od jednoduchého pravidla zemepisnej šírky, pretože solárne zdroje nie sú rovnomerne rozdelené počas štyroch ročných období.

Solárny panel Direction for Solar Poles: Practical Mounting Considerations

Pri montáži solárneho panela na solárny stĺp by mala byť optimálna orientácia vypočítaná z PVWattov implementovaná do konštrukcie držiaka namontovaného na stĺp. Inštalácie solárnych stĺpov však majú špecifické praktické obmedzenia, ktoré niekedy menia teoretické optimum:

• Zaťaženie solárneho panelu vetrom: Solárny panel namontovaný pod uhlom naklonenia na stožiar pôsobí ako veterná plachta, ktorá vytvára značnú bočnú silu na stožiar, ktorá sa zväčšuje s plochou panelu a uhlom naklonenia. V zemepisných šírkach nad 45 stupňov vytvárajú optimálne uhly sklonu 45 až 50 stupňov vyššie zaťaženie vetrom ako nižšie uhly naklonenia, čo môže vyžadovať silnejší prierez stĺpa alebo špecifikáciu základu. V zónach s vysokým vetrom možno prijať praktický sklon 10 až 15 stupňov pod teoretické optimum, aby sa znížilo zaťaženie vetrom na prijateľnú úroveň, akceptuje sa malé (2 % až 5 %) zníženie ročného energetického výnosu.
• Tienenie zo stĺpa alebo ramena svietidla: Samotná konštrukcia stĺpa a rameno svietidla môžu vrhať tiene na solárny panel v určitých časoch dňa, najmä skoro ráno a neskoro popoludní, keď je slnko nízko a v uhle, ktorý prináša tieň stĺpa cez panel. Umiestnenie panelov na stožiar by sa malo vyhodnotiť z hľadiska samotienenia pri extrémnych slnečných uhloch pre zemepisnú šírku inštalácie, aby sa potvrdilo, že počas poludňajších hodín s vysokou intenzitou žiarenia nedochádza k žiadnemu výraznému zatieneniu.
• Orientácia cesty: Slnečné stĺpy inštalované pozdĺž ciest môžu mať svoju orientáciu obmedzenú orientáciou cesty, ktorá nemusí viesť presne z východu na západ. Solárny panel na solárnom póle pozdĺž cesty zo severu na juh nemôže smerovať na juh bez toho, aby vyčnieval do vozovky. V takýchto prípadoch je orientácia panela typicky nastavená na maximálny uhol orientovaný na juh, ktorý je možné dosiahnuť v rámci priestorových obmedzení inštalácie.

Špecifikácia solárnych stĺpov pre projekty osvetlenia mimo siete: Dimenzovanie celého systému

Správne dimenzovanie solárneho stĺpa pre osvetlenie mimo siete vyžaduje výpočet spotreby energie systému (z menovitého výkonu LED svietidla a požadovaných prevádzkových hodín za noc), slnečnej energie dostupnej na mieste, batériového úložiska potrebného na požadovanú autonómiu (počet po sebe nasledujúcich zamračených dní, počas ktorých musí systém fungovať bez slnka) a oblasť solárneho panela potrebná na spoľahlivé dobitie batérie v typických solárnych podmienkach na mieste.

Krok za krokom Dimenzovanie systému solárnych pólov

1. Určite nočnú spotrebu energie: Vynásobte výkon LED svietidla vo wattoch požadovanými prevádzkovými hodinami za noc. 60-wattové LED svietidlo pracujúce 12 hodín za noc vyžaduje 720 watthodín (0,72 kWh) energie za noc.
2. Zistite požadovanú kapacitu batérie: Vynásobte nočnú spotrebu energie požadovanými dňami autonómie (zvyčajne 3 až 5 dní pre väčšinu komerčných aplikácií solárnych stĺpov) a vydeľte hĺbkou vybitia batérie (maximálne 80 % pre LiFePO4). Pre 5 dní autonómie: 720 Wh x 5 dní delené 0,80 = požadovaná kapacita batérie 4 500 Wh (4,5 kWh).
3. Určite minimálnu kapacitu solárneho panela: Solárny panel musí dobiť batériu z minimálneho stavu nabitia (po 5 po sebe idúcich zamračených dňoch v príklade vyššie) v primeranom časovom rámci, keď sa vráti slnko, pričom musí dodávať aj dennú prevádzkovú energiu. Použitím priemerných denných hodín slnečného svitu z PVWattov vydelte celkovú dennú potrebu energie (rezerva nabíjania plus prevádzková energia) hodinami slnečného žiarenia v špičkovej prevádzke, aby ste získali minimálny maximálny výkon panela.
4. Použiť okraj dizajnu: Pridajte návrhovú rezervu 20 % až 30 % k vypočítanej minimálnej veľkosti panelu, aby ste zohľadnili znečistenie panelu, zníženie teploty, straty káblov a neefektívnosť ovládača. Táto rezerva zaisťuje spoľahlivý výkon počas projektovanej životnosti systému, keď sa tieto stratové faktory kumulujú.

Často kladené otázky

1. Aké vysoké sú stĺpy osvetlenia pre štandardné obytné ulice?

Typické sú štandardné obytné stĺpy verejného osvetlenia 5 až 8 metrov (16 až 26 stôp) vysoký, pričom 6 metrov je najčastejšie špecifikovaná výška pre štandardné obytné ulice so šírkou jedného pruhu 6 až 8 metrov. V tejto výške štandardné cestné LED svietidlá s fotometrickými rozvodmi typu II alebo III poskytujú cieľové osvetlenie pre obytné ulice (zvyčajne 5 až 15 luxov priemerne udržiavané osvetlenie v závislosti od príslušnej normy osvetlenia ciest) pri rozstupoch stĺpov 25 až 35 metrov.

2. Aké sú hlavné typy kandelábrov používaných v modernom mestskom prostredí?

Hlavné typy kandelábrov v modernom mestskom prostredí sú: galvanizované oceľové kužeľové stožiare na všeobecné osvetlenie ciest (najrozšírenejší typ na celom svete kvôli ich kombinácii konštrukčného výkonu a nízkej cene); hliníkové kužeľové stĺpy pre pobrežné a prémiové inštalácie vyžadujúce odolnosť proti korózii bez údržby; dekoratívne stožiare z liateho hliníka pre centrá miest, námestia a nákupné ulice, kde je estetika rovnako dôležitá ako funkcia; FRP kompozitné tyče pre chemicky agresívne prostredie; a točené betónové stĺpy na rozvojových trhoch, kde sú hlavnými hnacími silami minimálna údržba a veľmi nízke náklady. Solárne stĺpy predstavujú rastúcu kategóriu, ktorú je možné nakonfigurovať v ktorejkoľvek z týchto štruktúrnych foriem s pridaním solárnych panelov a komponentov batérie.

3. Aký je optimálny uhol pre solárne panely na 35° severnej zemepisnej šírky?

V zemepisnej šírke 35 stupňov severnej zemepisnej šírky (približne Los Angeles, Kalifornia; Dallas, Texas alebo Tokio, Japonsko) je optimálny uhol pre solárne panely pre maximálny ročný energetický výnos približne 33 až 37 stupňov od horizontály, čo je blízko, ale mierne nad uhlom miestnej zemepisnej šírky. Tento sklon je výsledkom asymetrie medzi letnými a zimnými dráhami slnečného žiarenia v tejto zemepisnej šírke: leto prináša veľmi vysoký slnečný uhol s dlhými dňami, ktoré je možné zachytiť pri nižších uhloch sklonu, zatiaľ čo zima prináša nízky uhol slnka s krátkymi dňami, ktoré využívajú vyššie uhly sklonu, a optimálna ročná rovnováha je mierne nad uhlom zemepisnej šírky v týchto polohách strednej zemepisnej šírky.

4. Ako nájdem smer solárneho panelu podľa PSČ pre moju konkrétnu polohu?

Najpresnejšou metódou na nájdenie smeru solárneho panelu podľa PSČ je použiť kalkulačku NREL PVWatts na adrese pvwatts.nrel.gov. Zadajte svoje PSČ, nastavte azimut panelu na 180 stupňov (skutočný juh), zmeňte uhol sklonu v 5-stupňových prírastkoch a zaznamenajte si ročný energetický výstup pri každom naklonení. Naklonenie, ktoré produkuje maximálny ročný výkon, je optimálnym uhlom pre solárne panely špecifické pre vaše miesto. Pamätajte, že azimut PVWatts používa skutočný sever ako nulu, takže 180 stupňov zodpovedá skutočnému juhu. Magnetický juh sa líši od skutočného juhu miestnou hodnotou magnetickej deklinácie, ktorá sa musí použiť, ak na orientáciu panelu používate kompas.

5. Ako fungujú slnečné póly a ako dlho vydržia?

Solárne stĺpy fungujú tak, že zbierajú slnečnú energiu cez solárny panel namontovaný na konštrukcii stĺpa, ukladajú energiu do systému batérie na palube a využívajú túto uloženú energiu na napájanie LED svietidla počas nočných hodín. Inteligentný regulátor nabíjania riadi tok energie a prispôsobuje jas svietidla na základe stavu batérie a nočného času, aby sa maximalizovala spoľahlivosť. Konštrukčné komponenty stĺpov majú životnosť 20 až 30 rokov v porovnaní s bežnými stĺpmi osvetlenia. Solárny panel má typickú záruku na výkon 25 rokov. LED svietidlá majú životnosť 50 000 až 100 000 hodín. Batérie LiFePO4 vyžadujú výmenu každých 7 až 10 rokov, čo je najčastejšia údržba počas životného cyklu solárneho pólu.

6. Sú solárne stĺpy nákladovo efektívnejšie ako osvetlenie pripojené k sieti?

Solárne stĺpy sú vo všeobecnosti nákladovo efektívnejšie ako osvetlenie pripojené k sieti, keď sú náklady na hĺbenie podzemných elektrických káblov vysoké, keď je miesto inštalácie vzdialené od existujúcej elektrickej infraštruktúry alebo keď je príslušná tarifa za elektrinu vysoká. Kapitálové náklady systému solárnych stĺpov sú zvyčajne o 30 % až 60 % vyššie ako ekvivalent pripojený k sieti na jeden stĺp, ale táto prémia je kompenzovaná elimináciou vysokých občianskych nákladov (ktoré zvyčajne predstavujú 40 % až 60 % celkových nákladov na inštaláciu pripojenej k sieti) a elimináciou pokračujúcich nákladov na elektrinu počas životnosti systému. Pre lokality, kde sú nízke náklady na pripojenie do siete a nízke tarify za elektrinu, ekonomika uprednostňuje systémy pripojené k sieti.

7. Záleží na smere solárneho panela, ak ho nakloním do pravého uhla?

Áno, uhol sklonu aj smer (azimut) solárneho panela sú dôležité pre maximalizáciu energetického výnosu. Na severnej pologuli by mal solárny panel smerovať na skutočný juh (azimut 180 stupňov), aby sa maximalizovalo vystavenie dráhe slnka po oblohe. Orientácia na východ alebo západ od skutočného juhu výrazne znižuje ročnú produkciu energie: panel orientovaný na juhovýchod alebo juhozápad (45 stupňov od skutočného juhu) zachytí približne 90 % až 93 % energie skutočného panelu orientovaného na juh pri optimálnom sklone. Panel orientovaný na skutočný východ alebo západ zachytí len približne 75 % až 80 % energie optimálneho panelu orientovaného na juh. Smer solárneho panelu pomocou nástroja PSČ potvrdzuje skutočný juh pre akékoľvek miesto, pričom zohľadňuje miestne faktory.

8. Aký je rozdiel medzi solárnym stĺpom a konvenčným svetelným stĺpom s pripojením na solárnu energiu?

Solárny stĺp je plne integrovaný samostatný osvetľovací systém, v ktorom sú solárny panel, batéria, ovládač a svietidlo navrhnuté a skonštruované tak, aby fungovali spoločne ako jeden systém, pričom konštrukcia stĺpa je navrhnutá tak, aby prenášala zaťaženie solárneho panela vetrom a integrovala batériový priestor do základne stĺpa alebo do účelovo navrhnutého krytu. Konvenčný svetelný stožiar so samostatným pripojením na solárnu energiu je hybridné usporiadanie, kde bol stožiar pôvodne navrhnutý pre službu zapojenú do siete a ako dodatočný nápad bol pridaný solárny panel, často s batériovým boxom namontovaným na povrchu a regulátorom nabíjania, ktorý nemusí byť štrukturálne integrovaný alebo optimálne špecifikovaný pre geografickú polohu stožiara a požiadavky na osvetlenie. Účelovo vyrobené solárne stožiare poskytujú lepší výkon, lepšiu estetiku a dlhšiu životnosť ako prerobené konvenčné stožiare vo väčšine aplikácií.

9. Môžu solárne póly spoľahlivo fungovať v severných štátoch s menším slnečným svitom?

Solárne póly môžu spoľahlivo fungovať v severných štátoch vrátane Minnesoty, Wisconsinu, Michiganu a severozápadného Pacifiku, ale musia byť primerane dimenzované pre nižšie zimné solárne zdroje v týchto lokalitách. Kľúčové úpravy dizajnu pre inštalácie severných solárnych pólov zahŕňajú: väčšiu kapacitu solárnych panelov na zachytávanie primeranej energie počas krátkych zimných dní (zvýšenie pomeru panela k záťaži z 1,2 na 1,5 typického pre inštalácie na juhu na 2,0 až 3,0 alebo vyššie); väčšia kapacita batérie na poskytnutie požadovanej viacdňovej autonómie počas dlhších zamračených období; adaptívne regulátory stmievania, ktoré znižujú výkon svietidla počas období s nízkymi zdrojmi, aby sa predĺžila autonómia; a starostlivá optimalizácia optimálneho uhla pre solárne panely, aby sa uprednostňovalo zimné zachytávanie energie naklonením panelu strmším ako je uhol zemepisnej šírky, akceptovaním určitého letného zníženia výnosu výmenou za lepší zimný výkon.

10. Ako zaťaženie vetrom ovplyvňuje dizajn solárnych stĺpov v porovnaní s konvenčnými svetelnými stĺpmi?

Zaťaženie vetrom na solárnom stožiari je podstatne vyššie ako na konvenčnom svetelnom stožiari rovnakej výšky, pretože solárny panel namontovaný na stožiari pôsobí ako plachta, ktorá vytvára podstatnú bočnú silu, keď vietor fúka kolmo na čelo panelu. 200-wattový monokryštalický solárny panel s rozmermi približne 1,0 m x 1,7 m predstavuje projektovanú plochu 1,7 m2 proti vetru. Pri projektovanej rýchlosti vetra 45 m/s (typická hodnota pre veternú zónu ASCE 7 kategórie II) tento panelový panel generuje silu vetra približne 2 500 až 3 500 Newtonov na konzolu panelu a vrchol stĺpa, ktorej musí odolať konštrukcia stĺpa a základ. Toto dodatočné zaťaženie si zvyčajne vyžaduje hrúbku steny stĺpa o 20 % až 40 % väčšiu ako ekvivalentná výška konvenčného stĺpa a základ s hlbšou kotevnou hĺbkou alebo väčším priemerom betónovej základne, aby odolal vyššiemu momentu prevrátenia pri sklone.

Rozmery pouličnej lampy a výšky stĺpov: Priame odpovede pre každú aplikáciu

Pouličné lampy sa zvyčajne pohybujú vo výške od 5 metrov (16 stôp) do 12 metrov (40 stôp), pričom obytné cesty používajú stožiare s výškou 5 až 8 metrov, magistrála a zberné cesty používajú stožiare s výškou 8 až 10 metrov a diaľnice alebo veľké križovatky používajú stožiare vysoké 10 až 14 metrov. Presná výška pouličného osvetlenia nie je ľubovoľná: je určená šírkou vozovky, požadovanou úrovňou osvetlenia na povrchu vozovky, usporiadaním montáže (jednoramenné, dvojité alebo stredový stred) a rozložením svetla svietidla namontovaného na vrchu. Pochopenie týchto vzťahov umožňuje inžinierom, samosprávam, krajinným dizajnérom a developerom nehnuteľností špecifikovať správnu výšku stĺpa od začiatku namiesto objavovania nedostatkov osvetlenia po inštalácii.

Otázka, aké vysoké sú pouličné lampy, sa objavuje v niekoľkých odlišných kontextoch: plánovanie infraštruktúry, súkromný rozvoj, výmena existujúcich stĺpov, prispôsobenie historických ulíc a špecifikácia solárnych svetiel v jednom pre oblasti mimo siete. Každý kontext má svoje vlastné riadiace štandardy a praktické obmedzenia a táto príručka sa im všetkým venuje špecifickými údajmi a nie širokými zovšeobecneniami. Zahŕňa tiež vzťah medzi smerom a uhlom solárnych panelov pre solárne osvetľovacie systémy namontované na stĺpoch, rozmermi a aplikáciami záhradných svetelných stĺpov a solárnych svietidiel plotových stĺpikov a kľúčové rozdiely medzi pouličnými LED svietidlami, pouličnými svietidlami HPS a solárnymi svietidlami typu všetko v jednom ako rozhodovací rámec pre špecifikáciu osvetlenia.

Aké vysoké sú pouličné lampy: Niermy výšky podľa cesty a typu aplikácie

Výška svietidla sa riadi normami klasifikácie ciest, národnými predpismi pre návrh osvetlenia a požiadavkami na osvetlenie uverejnenými v normách, ako sú EN 13201 (Európa), ANSI/IES RP-8 (Severná Amerika) a AS/NZS 1158 (Austrália a Nový Zéland). Tieto normy definujú minimálne priemerné udržiavané hodnoty osvetlenia pre každú kategóriu ciest a výška stĺpa je jednou z kľúčových konštrukčných premenných, ktoré dizajnér osvetlenia optimalizuje na dosiahnutie súladu s minimálnymi nákladmi na inštaláciu.

Obytné a miestne pouličné lampy: 5 až 8 metrov

Na obytných uliciach, slepých uličkách, spoločných plochách a miestnych prístupových komunikáciách so šírkou vozovky 5 až 8 metrov sú štandardom stĺpy vo výške 5 až 6 metrov. V tejto výške môže svietidlo so stredným dosvitom osvetliť 6 až 8 metrovú šírku vozovky s rozostupmi 25 až 30 metrov pri splnení minimálnej požiadavky na horizontálne osvetlenie 5 až 10 luxov špecifikovanej pre obytné komunikácie vo väčšine národných noriem. 6 metrový stĺp je najbežnejšou výškou pre obytné pouličné osvetlenie v Spojenom kráľovstve, Európe a mnohých častiach Ázie , kde husté mestské uličné vzory uprednostňujú kratšie tyče s užším rozostupom pred vysokými stĺpmi so širokým rozostupom.

V Spojených štátoch sú výšky obytných stĺpov v rozsahu 7,6 metra (25 stôp) až 9,1 metra (30 stôp) bežnejšie, čo odráža širšie prierezy ciest a väčšie neúspechy typické pre dizajn predmestských ulíc v Severnej Amerike. Typy dekoratívnych stožiarov používané v historických štvrtiach a prostrediach centier miest často používajú kratšie stožiare 4 až 5 metrov s guľovými svietidlami alebo hlavami svietidiel, aby sa dosiahla správna vizuálna mierka ulíc orientovaných na chodcov.

Zberné a pouličné pouličné lampy: 8 až 10 metrov

Kolektorové cesty, sekundárne distribučné cesty a mestské tepny so šírkou vozovky 9 až 14 metrov sú zvyčajne osvetlené stĺpmi vo výške 8 až 10 metrov. Vo vzdialenosti 8 až 10 metrov môže svietidlo so širokým dosahom pokryť dvojprúdovú vozovku s jedným stupňovitým alebo protiľahlým usporiadaním montáže s rozstupmi 30 až 40 metrov, čím spĺňa požiadavky na priemerné osvetlenie 10 až 30 luxov kategórií kolektorov a vedľajších dopravných tepien. Stožiar s dĺžkou 8 metrov s jedným výsuvným ramenom je štandardnou špecifikáciou pre väčšinu projektov osvetlenia mestských dopravných tepien v rámci európskych, stredovýchodných a juhovýchodných ázijských infraštruktúrnych programov.

Rozmery pouličnej lampy v tejto výškovej triede zvyčajne zahŕňajú priemer hriadeľa 76 až 114 milimetrov na základni, zužujúci sa na 42 až 60 milimetrov v hornej časti, s hrúbkou steny 3 až 5 milimetrov v prípade oceľových stĺpov pouličného osvetlenia žiarovo zinkovaného ponorom a 4 až 6 milimetrov v prípade okrasných stĺpov. Výsuvné rameno pridáva horizontálnu projekciu 0,5 až 2,5 metra od osi stĺpa, čím sa svietidlo umiestni nad vozovku pre optimálne rozloženie svetla na povrchu vozovky.

Osvetlenie diaľnice a vysokého stožiara: 10 až 45 metrov

Diaľnice, rýchlostné cesty, veľké kruhové objazdy a mimoúrovňové križovatky používajú stožiare od 10 do 14 metrov pre konvenčnú jednoramennú alebo dvojramennú stĺpovú montáž. Na veľkých otvorených plochách vrátane prístavných kontajnerovísk, parkovísk štadiónov, športových ihrísk a priemyselných dvorov vysoké stožiare s dĺžkou od 20 do 45 metrov nesú kruhové polia viacerých svietidiel, ktoré dokážu osvetliť niekoľko hektárov z malého počtu stožiarov. Stožiar vysoký 30 metrov nesúci 12 až 16 LED reflektorov s výkonom 500 wattov dokáže osvetliť plochu približne 2 hektárov pri priemernom udržiavanom osvetlení 30 luxov. , vďaka čomu sú systémy vysokých stožiarov najhospodárnejším riešením na meter štvorcový osvetlenej plochy pre veľmi veľké otvorené priestory.

Oceľové stožiare pre aplikácie s vysokými stožiarmi sú vyrobené z kužeľových rúrkových oceľových profilov s priemerom základne 400 až 700 milimetrov, skonštruovaných tak, aby odolali zaťaženiu vetrom nad 150 km/h a dynamickému zaťaženiu zostavy prstenca svietidla. Tieto stožiare sú zvyčajne vybavené navijakom a spúšťacím zariadením, ktoré umožňuje znížiť prstenec svietidla do pracovnej výšky pri výmene a údržbe svetelného zdroja bez potreby vyvýšeného prístupového zariadenia.

Oceľové stožiare pouličného osvetlenia a oceľové stožiare: Materiály, rozmery a konštrukčný dizajn

Konštrukčný výkon inštalácie pouličného osvetlenia závisí rovnako od stĺpa ako od svietidla. Oceľové stĺpy pouličného osvetlenia sú dominantným typom stĺpov v globálnej infraštruktúre pouličného osvetlenia, čo predstavuje odhadom 70 až 80 percent všetkých nových inštalácií stĺpov na celom svete. , kvôli ich kombinácii vysokej pevnosti, konzistentnej rozmerovej kvality, dlhej životnosti a možnosti výroby na mieru podľa výšok a konfigurácií, ktorým sa hliníkové a betónové stĺpy len tak ľahko nevyrovnajú. Pochopenie kľúčových rozmerov a konštrukčných parametrov oceľových stožiarov umožňuje presnú špecifikáciu a obstarávanie.

Štandardné rozmery tyče: hriadeľ, základná doska a rozloženie kotevných skrutiek

Štandard Oceľový stĺp pouličného osvetlenia pre 8 metrovú inštaláciu má nasledujúce typické fyzické rozmery:

• Celková výška nad úrovňou terénu: 8,0 metra (s dodatočným zapustením o 0,5 až 0,8 metra pod terén pre stĺpy na priame pochovávanie alebo montáž základovej dosky pomocou kotevných skrutiek zasadených 500 až 700 mm do betónového základu)
• Priemer základne: 100 až 140 mm pre kužeľové kužeľové stožiare; 76 až 114 mm pre rovné valcové stožiare
• Vrchný priemer: 42 až 60 mm, dimenzované pre štandardné veľkosti hrdla svietidla (EN 40 špecifikuje priemery hrdla 42 mm a 60 mm pre európsku kompatibilitu svietidiel)
• Hrúbka steny: 3,0 až 5,0 mm pre štandardné stĺpy cestného osvetlenia; 5,0 až 8,0 mm pre stožiare v oblastiach s vysokým vetrom alebo pre ťažké konfigurácie dvojramenných alebo veľkých svietidiel
• Rozmery základnej dosky: 250 x 250 mm až 400 x 400 mm, hrúbka 12 až 20 mm, so štyrmi otvormi pre kotviace skrutky s priemerom kruhu skrutiek 200 až 300 mm
• Káblový vstup: Vylamovací otvor s priemerom 60 až 80 mm vo výške 300 až 500 mm nad zemou pre vedenie káblov a prístup k revíznym dvierkam

Oceľové stĺpy pouličného osvetlenia sú zvyčajne povrchovo upravené žiarovým zinkovaním s minimálnou hrúbkou zinku 85 mikrometrov (ekvivalent 600 g na meter štvorcový) podľa EN ISO 1461, čo poskytuje navrhnutú životnosť ochrany proti korózii 30 až 50 rokov v typickom mestskom prostredí. Na pozinkovaný povrch sa aplikujú dekoratívne práškové nátery alebo mokré nátery pre inštalácie v centrách miest, parkoch a historických uliciach.

Oceľové stožiare pre vysoké stožiare a športové osvetlenie

Oceľové stožiare pre aplikácie s vysokými stožiarmi sú skôr navrhnuté konštrukcie než štandardne vyrábané produkty, pričom každý stĺp je navrhnutý pre špecifickú výšku, veternú zónu, zaťaženie svietidla a stav základov. Medzi kľúčové konštrukčné parametre oceľových stožiarov patria:

• Trieda materiálu: S355 alebo ekvivalentná vysoko ťažná konštrukčná oceľ (minimálna medza klzu 355 MPa), v porovnaní s S235 používanou pre štandardné stĺpy cestného osvetlenia, poskytujúca vyššiu kapacitu ohybového momentu potrebnú pre vysoké stĺpy pri zaťažení vetrom
• Profil sekcie: Viacdielny kužeľový kužeľový hriadeľ zostavený z 2 až 4 prírubových sekcií zoskrutkovaných na mieste pre stĺpy nad 20 metrov, čo umožňuje prepravu na štandardných valníkových prívesoch v rámci zákonných limitov dĺžky
• Priemer základne v triede: 400 až 700 mm pre stĺpy medzi 20 a 45 metrami, s hrúbkou steny 8 až 16 mm, ktorá sa mení pozdĺž výšky šachty
• Nadácia: Železobetónový pilier s priemerom 1,5 až 3 metre a hĺbkou 4 až 8 metrov, so zaliatymi kotviacimi skrutkami s priemerom M36 až M56 v kruhovom usporiadaní po 8 až 12 skrutiek

Rozmery stožiarov záhradného osvetlenia a hlavy záhradného svietidla

Záhradné stĺpy osvetlenia zaberajú spodný koniec spektra vonkajších výšok stĺpov, zvyčajne v rozsahu od 2,5 do 4,5 metra pre osvetlenie chodníkov a záhrad v parkoch, na sídliskách, v rezortoch a na komerčných námestiach. V týchto výškach sa cieľ osvetlenia posúva od rovnomernosti povrchu vozovky k vizuálnej atmosfére, orientácii chodcov a akcentačnému osvetleniu krajinných prvkov, čo znamená, že dizajn a estetika hlavice záhradnej lampy sú rovnako dôležité ako fotometrický výkon svietidla.

Štandardné záhradné svetelné stožiare sú k dispozícii v dekoratívnych liatinových, hliníkových profiloch alebo kruhových oceľových rúrkových profiloch. Liatinové stožiare vo viktoriánskom štýle lampášov, zvyčajne 3 až 4 metre vysoké s ozdobnými drážkami a zvitkovými konzolami, sú štandardnou špecifikáciou pre parky dedičstva a schémy pešej zóny v centre mesta. Hliníkové vytláčané stožiare v súčasných rovných alebo zakrivených profiloch, vysoké 3 až 4,5 metra s tenkým priemerom hriadeľa 76 až 89 mm, sú dominantnou voľbou pre moderné krajinné osvetlenie v komerčných a obytných budovách.

Hlavica záhradnej lampy pre 3-metrový záhradný stĺp zvyčajne používa LED modul s výkonom 15 až 30 wattov , produkujúci svetelný tok 1 500 až 3 000 lúmenov s teplotou teplej bielej farby 2 700 až 3 000 K, ktorá je preferovaná v prostredí obytnej a pohostinskej krajiny pre svoju vizuálne pohodlnú a esteticky lichotivú kvalitu svetla. Teleso svietidla je bežne vyrobené z tlakovo liateho hliníka s difúzorom z tvrdeného skla alebo polykarbonátu, ktorý je upravený tak, aby zodpovedal alebo dopĺňal povrchovú úpravu stĺpa.

Typy pouličného osvetlenia: Pouličné LED osvetlenie vs. Pouličné osvetlenie HPS verzus solárne osvetlenie typu všetko v jednom

Voľba medzi LED pouličné osvetlenie , Pouličné osvetlenie HPS , a Solárne svetlá typu všetko v jednom je najdôslednejšie technické rozhodnutie v akomkoľvek projekte pouličného osvetlenia, ktoré určuje nielen počiatočné kapitálové náklady, ale aj dlhodobé náklady na energiu, záťaž na údržbu, uhlíkovú stopu a kvalitu svetla inštalácie na nasledujúcich 20 až 30 rokov. LED pouličné osvetlenie are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories Solárne svetlá typu všetko v jednom sa stali skutočne životaschopným a nákladovo efektívnym riešením pre inštalácie mimo siete a vzdialené inštalácie, kde sú náklady na rozšírenie siete príliš vysoké.

Pouličné LED svetlá: Účinnosť, ovládanie a dlhá životnosť

LED pouličné osvetlenie teraz dosahujú svetelnú účinnosť 150 až 200 lúmenov na watt pre najvýkonnejšie komerčné produkty v porovnaní s 90 až 120 lúmenmi na watt pre vysokotlakové sodíkové (HPS) zdroje a 40 až 70 lúmenov na watt pre zdroje halogenidov kovov, ktoré vo veľkej miere nahradili. Táto výhoda účinnosti priamo znižuje príkon potrebný na splnenie daného štandardu osvetlenia: cesta, ktorá si vyžadovala 250 W HPS pouličné osvetlenie, môže byť zvyčajne obsluhovaná 100 až 150 W LED pouličným svetlom, ktoré spĺňa ekvivalentné alebo vyššie udržiavané priemerné osvetlenie, s proporcionálne nižšou spotrebou energie.

Doba návratnosti výmeny pouličných svietidiel HPS za pouličné pouličné svietidlá LED, vypočítaná len na základe úspor energie, je pri komerčných tarifách za elektrinu zvyčajne 3 až 6 rokov. , a over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Moderné pouličné LED svetlá ponúkajú aj funkcie inteligentného osvetlenia, s ktorými sa pouličné svetlá HPS nedokážu vyrovnať: stmievanie podľa definovaného plánu alebo v reakcii na senzory okolitého svetla a detektory pohybu, vzdialené monitorovanie a detekciu porúch prostredníctvom bezdrôtových sietí a zber údajov o spotrebe energie a prevádzkových hodinách, ktorý podporuje rozhodovanie o správe infraštruktúry. Mesto, ktoré nainštaluje sieťový LED systém pouličného osvetlenia s diaľkovým ovládaním, môže znížiť spotrebu energie o ďalších 20 až 40 percent nad rámec základnej úrovne LED oproti úspore HPS prostredníctvom inteligentného stmievania počas období s nízkou premávkou.

Pouličné svetlá HPS: Staršia technológia stále v prevádzke

Pouličné osvetlenie HPS zostávajú v prevádzke na veľkej časti svetovej infraštruktúry pouličného osvetlenia, vrátane mnohých rozvojových trhov, kde programy výmeny LED ešte neboli financované, a niektorých starších systémov na rozvinutých trhoch, kde bola výmena odložená z rozpočtových dôvodov. Svetelné zdroje HPS produkujú charakteristické jantárovo-žlté svetlo s indexom vykresľovania farieb (CRI) 20 až 25, čo je dostatočné pre viditeľnosť na ceste, ale vykresľuje farby zle a znižuje schopnosť bezpečnostných kamier zachytiť užitočné identifikačné obrázky.

Primárne kontexty, v ktorých sú pouličné svetlá HPS špecifikované pre nové inštalácie, sú obmedzené na situácie, keď je teplá jantárová farba esteticky potrebná na zhodu s historickou ulicou, kde sú hlavným obmedzením obstarávania veľmi nízke počiatočné kapitálové náklady zariadenia HPS v porovnaní s LED, alebo kde dostupná infraštruktúra pre inteligentné LED systémy (kvalita napájania, zručnosti údržby, obstarávacie kanály) ešte nie je zavedená. Za všetkých ostatných okolností renomovaný výrobca LED pouličného osvetlenia odporučí technológiu LED ako špičkovú technickú a ekonomickú voľbu pre nové projekty pouličného osvetlenia.

Solárne svetlá typu všetko v jednom: Výkon a dizajn mimo siete

Solárne svetlá typu všetko v jednom integrujte solárny panel, lítiovú batériu, LED modul, snímač pohybu a regulátor nabíjania do jedinej samostatnej jednotky, ktorá sa montuje priamo na hlavu stĺpa bez akejkoľvek externej kabeláže alebo pripojenia k sieti. Táto integrácia eliminuje náklady na stavebné práce na hĺbenie výkopov, kladenie potrubí a inštaláciu káblov, ktoré predstavujú 30 až 60 percent celkových nákladov na inštaláciu systému pouličného osvetlenia pripojeného k sieti, vďaka čomu sú solárne svetlá všetko v jednom cenovo konkurencieschopné alebo cenovo zvýhodnené pri inštaláciách vo vidieckych oblastiach, rozvojových regiónoch, vzdialených sídlach, na stavenisku a na akomkoľvek mieste, kde sú náklady na pripojenie do siete vysoké v pomere k cene osvetlenia.

Vysokokvalitné solárne osvetlenie typu všetko v jednom so 40W LED modulom, 50Wh lítium-železofosfátovou batériou a 40W monokryštalickým solárnym panelom môže poskytnúť 10 až 12 hodín osvetlenia pri plnom výkone v mieste, kde je 4 až 5 špičkových slnečných hodín denne. , ktorá pokrýva celú nočnú dobu vo väčšine obývaných zemepisných šírok najmenej na 85 až 90 percent nocí v roku, keď je autonómna prevádzka správne navrhnutá s primeranou kapacitou batérie v porovnaní s najhorším prípadom obdobia solárnych zdrojov. Stmievanie snímania pohybu, ktoré znižuje výkon na 30 až 40 percent, keď nie je zistená žiadna aktivita chodca alebo vozidla, a zvyšuje sa až o 100 percent, keď je snímaný pohyb, výrazne predlžuje autonómnu výdrž solárnych svetiel All in One, čo umožňuje rovnakému systému spoľahlivo fungovať aj počas dlhších zamračených období bez obetovania funkčnej bezpečnosti.

Obmedzením solárnych svetiel typu všetko v jednom v porovnaní s pouličnými LED pouličnými svetlami pripojenými k sieti je ich závislosť na dennom solárnom zdroji, čo ich robí nevhodnými pre zemepisné šírky nad približne 60 stupňov severnej alebo južnej zemepisnej šírky (kde zimné slnečné hodiny nestačia na nabitie batérie), pre miesta v stálom tieni budov alebo stromov alebo pre aplikácie vyžadujúce zaručenú prevádzku na plný výkon každú noc bez ohľadu na poveternostné podmienky, ako je núdzové osvetlenie diaľnice alebo bezpečnostné osvetlenie pre kritickú infraštruktúru.

Smer a uhol solárneho panelu pre pouličné a záhradné solárne osvetlenie

Smer a uhol solárneho panela akéhokoľvek vonkajšieho osvetľovacieho systému napájaného solárnou energiou, či už ide o solárne svietidlo All in One na pouličnom stĺpe, samostatné solárne záhradné svietidlo alebo solárne svietidlá na plote na hranici pozemku, sú najdôležitejšími konštrukčnými premennými pre maximalizáciu dennej úrody energie z dostupného solárneho zdroja. Nesprávny smer a uhol solárneho panelu je najčastejším dôvodom, prečo solárne vonkajšie svetlá nefungujú v noci spoľahlivo alebo nefungujú spoľahlivo. , a it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Optimálny smer solárneho panela: Čelo smerom k rovníku

Optimálny smer kompasu pre solárny panel je smerom k rovníku z miesta inštalácie: priamo na juh na severnej pologuli a priamo na sever na južnej pologuli. Táto orientácia maximalizuje kumulatívne denné žiarenie zachytené panelom, pretože slnko sleduje oblúk cez južnú oblohu (na severnej pologuli) alebo severnú oblohu (na južnej pologuli) a panel smerujúci priamo k tomuto oblúku dostáva slnečné svetlo v najpriamejšom uhle počas najdlhšieho denného obdobia.

Odchýlky až 30 stupňov východne alebo západne od skutočného juhu (na severnej pologuli) znižujú ročný výnos slnečnej energie o menej ako 5 percent , čo je komerčne nevýznamný trest a znamená, že východné alebo západné panelové inštalácie na budovách alebo stĺpoch s obmedzenými možnosťami orientácie sú stále životaschopné. Odchýlky za 45 stupňov od južného smeru začínajú produkovať výraznejšie energetické sankcie: panel orientovaný smerom na východ alebo na západ stráca približne 20 percent ročného solárneho výnosu v porovnaní s južným smerom a panel orientovaný na sever na severnej pologuli stráca 40 až 60 percent v závislosti od zemepisnej šírky, čo ho robí nevhodným pre vážne aplikácie solárneho osvetlenia bez veľmi veľkého faktora predimenzovania panela.

V prípade integrovaných solárnych svetiel typu všetko v jednom, kde je panel pripevnený k hornej alebo zadnej časti tela svietidla, musí inštalatér zabezpečiť, aby bol stĺp umiestnený a orientovaný tak, aby panelová strana svietidla pri inštalácii smerovala na juh (severná pologuľa). Mnoho modelov solárnych svetiel typu všetko v jednom obsahuje referenčnú značku kompasu na kryte svietidla alebo pokyny na inštaláciu, ktoré výslovne špecifikujú, ktorá strana jednotky musí smerovať k rovníku.

Optimálny uhol solárneho panela: zemepisná šírka sa rovná sklonu

Optimálny uhol sklonu solárneho panelu od horizontály sa rovná zemepisnej šírke miesta inštalácie pre maximalizáciu ročného energetického výnosu. V zemepisnej šírke 30 stupňov severnej zemepisnej šírky (čo zodpovedá mestám ako Káhira, Houston a Šanghaj) je optimálny pevný sklon približne 30 stupňov od horizontály. Pri zemepisnej šírke 51 stupňov severnej zemepisnej šírky (Londýn) je optimálny sklon približne 51 stupňov. V zemepisnej šírke 23 stupňov severnej zemepisnej šírky (trópy), panely namontované takmer naplocho pod uhlom 15 až 25 stupňov od horizontály dosahujú takmer optimálny ročný výkon.

Pre solárne svietidlá na plotové stĺpiky a iné malé dekoratívne solárne osvetľovacie produkty, kde je panel neoddeliteľnou súčasťou dizajnu výrobku a namontovaný pod pevným uhlom výrobcom, je výrobok zvyčajne navrhnutý pre špecifické pásmo zemepisnej šírky a nemal by sa používať výrazne mimo tohto pásma bez očakávania zníženého výkonu. Solárne svietidlo plotového stĺpika navrhnuté na tropické použitie s 15-stupňovým sklonom panela zoženie podstatne menej energie za deň v severných európskych zemepisných šírkach, kde by bolo vhodné naklonenie 50 stupňov, čo môže mať za následok, že svetlo nebude fungovať počas celej noci.

V prípade solárnych panelov s nastaviteľným sklonom na pouličných stĺpoch v pásme 20 až 55 stupňov zemepisnej šírky sa nastavením sklonu panela do 10 stupňov od miestnej zemepisnej šírky dosiahne aspoň 95 percent maximálneho možného ročného energetického výnosu. , ktorý je dostatočne presný pre praktický návrh pouličného osvetlenia bez potreby špeciálneho softvéru na modelovanie solárneho systému. Nastaviteľné naklápacie držiaky na stĺpoch solárneho pouličného osvetlenia, ktoré umožňujú nastavenie uhla panelu pri inštalácii, sú preto cennou funkciou pre produkty určené na nasadenie v širokom geografickom rozsahu.

Vyhýbanie sa tieňovaniu: Najpraktickejší problém inštalácie solárnych panelov

Aj malý tieň pokrývajúci 5 až 10 percent aktívnej plochy solárneho panelu môže znížiť jeho výkon o 30 až 50 percent vďaka sériovému elektrickému zapojeniu článkov v rámci panelu, čo znamená, že najslabší (najviac zatienený) článok obmedzuje prúdový výkon celého reťazca. V prípade solárnych svietidiel plotových stĺpikov, ktoré sa nachádzajú v blízkosti záhradných stromov, živých plotov alebo budov, je tienenie v dopoludňajších alebo popoludňajších hodinách, keď je slnečný uhol relatívne nízky, častou príčinou nedostatočného nabíjania, ktoré vedie k zhasnutiu svetla pred koncom noci.

Praktickým pravidlom pre hodnotenie miesta solárneho panela je zabezpečiť, aby mal panel voľný výhľad na oblohu aspoň 6 hodín denne so stredom na slnečné poludnie, bez akýchkoľvek objektov vrhajúcich tieň v horizontálnom uhlovom sektore 90 stupňov (45 stupňov na každú stranu od juhu na severnej pologuli). Mapovanie tieňov pomocou aplikácie na výpočet solárnej dráhy s kamerou telefónu nasmerovanou na miesto panelu z určenej montážnej polohy je priamočiara a spoľahlivá metóda na identifikáciu rizík zatienenia pred inštaláciou.

Solárne svetlá na plot a vonkajšie pouličné svetlá: Návod na výber a inštaláciu

Solárne svetlá za plotom a vonkajšie pouličné svetlá plnia doplnkové úlohy v spektre aplikácií vonkajšieho osvetlenia, od značenia hraníc pozemku a dekoratívneho osvetlenia záhrady v domácom meradle až po bezpečnostné osvetlenie ciest a chodníkov v meradle infraštruktúry. Správny výber a inštalácia každého z nich si vyžaduje pochopenie ich špecifických technických možností a obmedzení.

Solárne svetlá na plote: aký výkon môžete očakávať

Solárne svietidlá na plotové stĺpiky sú dekoratívne a funkčné akcentačné svietidlá určené na montáž na kryty plotových stĺpikov, stĺpiky brány a nízke ohraničujúce steny. Používajú malé monokryštalické solárne panely s výkonom 0,5 až 2 W, malé nikel-metal hydridové alebo lítiové batérie s kapacitou 300 až 800 mAh a LED moduly s výkonom 0,5 až 3 W, ktoré produkujú svetelný výkon 30 až 200 lúmenov. Táto výstupná úroveň je vhodná pre značenie okrajov chodníkov, estetické vymedzenie hraníc záhrady a všeobecné prostredie, ale nie je vhodná pre bezpečnostné osvetlenie chodníkov alebo osvetlenie prístupu do vozidiel, ktoré si vyžadujú vyššie úrovne výkonu vonkajšieho pouličného osvetlenia alebo vyhradených chodníkových stĺpov s 10 až 30 W svietidlami.

Kvalitné solárne svietidlá na plot od renomovaných výrobcov dosahujú 8 až 12 hodín prevádzky za noc po celodennom nabíjaní na priamom slnku , pomocou automatického ovládania súmraku a úsvitu pomocou integrovanej fotobunky. Lacné produkty s menej kvalitnými panelmi a batériami môžu dosiahnuť iba 4 až 6 hodín v deň dobrého nabitia a po niekoľkých po sebe nasledujúcich zamračených dňoch nebudú spoľahlivo fungovať. Špecifikácia produktov s technológiou lítiových batérií namiesto niklu a hydridu kovu predlžuje životnosť cyklu z približne 500 cyklov (približne 18 mesiacov dennej prevádzky) na 2 000 alebo viac cyklov (5 až 6 rokov), čo je významný rozdiel v životnosti, ktorý odôvodňuje skromnú cenovú prémiu produktov s lítiom pre trvalé záhradné inštalácie.

Vonkajšie pouličné osvetlenie: Špecifikácia pre spoľahlivý komerčný výkon

Vonkajšie pouličné osvetlenie pre komerčné, komunálne a infraštruktúrne aplikácie musia spĺňať podstatne vyšší štandard výkonu a odolnosti ako dekoratívne záhradné produkty. Kľúčové špecifikácie, ktoré je potrebné overiť pri obstarávaní vonkajších pouličných svetiel od akéhokoľvek výrobcu LED pouličného osvetlenia, zahŕňajú:

• Hodnotenie IP: Minimálne IP65 pre kryt svietidla (prachotesné a chránené pred prúdom vody z akéhokoľvek smeru); IP66 alebo IP67 je vhodnejšie pre pobrežné prostredie alebo prostredie s vysokými zrážkami
• Hodnotenie IK: Odolnosť proti nárazu IK08 alebo IK09 pre svietidlá vo verejných priestoroch vystavené vandalizmu alebo náhodnému nárazu
• Údaje LM80 a TM21: Zverejnené údaje o údržbe svetelného toku z testovania LM80 potvrdzujúce tvrdenie o životnosti modulu LED L70, ktoré by sa malo overiť oproti menovitej životnosti udávanej výrobcom, aby sa potvrdilo, že tvrdenie je podložené údajmi z testovania a nie extrapolované z nedostatočných skúšobných hodín
• Prepäťová ochrana: Minimálna ochrana proti prepätiu 10 kV podľa IEC 61000-4-5 pre svietidlá v inštaláciách namontovaných na odkrytých stĺpoch, ktoré sú náchylné na bleskom indukované prechody v napájacej sieti
• Klasifikácia rozloženia svetla: Rozloženie typu II, III alebo IV, ako je definované normami IES, prispôsobené šírke vozovky a odsadeniu stĺpov, aby sa dosiahol požadovaný pomer rovnomernosti na povrchu vozovky
• Rozsah prevádzkových teplôt: Určené pre celý rozsah okolitých teplôt prostredia inštalácie, zvyčajne mínus 40 °C až plus 50 °C pre produkty určené na globálne nasadenie

Zodpovedný výrobca LED pouličného osvetlenia poskytne úplné fotometrické dátové súbory vo formáte IES alebo EULUMDAT pre každý model svietidla, čo dizajnérovi osvetlenia umožní importovať údaje o svietidle do štandardného priemyselného návrhového softvéru (ako je Dialux alebo Relux) a vytvoriť kvantifikovaný výpočet súladu, ktorý demonštruje, že navrhovaná inštalácia spĺňa príslušnú normu osvetlenia pred objednaním alebo inštaláciou stĺpov.

Výber výrobcu LED pouličného osvetlenia: Kľúčové kritériá hodnotenia

Globálny trh s LED pouličným osvetlením zahŕňa stovky výrobcov od prvotriednych európskych a severoamerických značiek s plnou vertikálnou výrobnou integráciou a komplexnými certifikačnými programami tretích strán až po výrobcov s nízkymi nákladmi, ktorí vyrábajú produkty vysoko variabilnej kvality bez overených údajov o výkone. Výber nesprávneho výrobcu LED pouličného osvetlenia pre veľký program infraštruktúry môže viesť k predčasným poruchám svietidiel, nevyhovujúcemu výkonu a nákladom na výmenu, ktoré prevýšia akékoľvek počiatočné úspory pri obstarávaní.

Nasledujúce kritériá poskytujú štruktúrovaný rámec na hodnotenie akéhokoľvek výrobcu LED pouličného osvetlenia, ktorý sa zvažuje pre významné obstarávanie:

• Certifikácia treťou stranou: Produkty by mali mať certifikáciu ENEC (Európa), UL alebo DLC (Severná Amerika), CB alebo ekvivalentnú národnú certifikáciu potvrdzujúcu, že produkt bol testovaný nezávislým akreditovaným laboratóriom podľa príslušných noriem bezpečnosti a výkonu produktu.
• Transparentnosť zdrojov LED komponentov: Prémioví výrobcovia používajú čipy LED od dodávateľov prvej úrovne (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) a môžu zdokumentovať zdroj čipu v špecifikáciách produktu; nezverejnený zdroj LED čipu je významným ukazovateľom rizika pre produkty, ktoré si vyžadujú vysokú účinnosť
• Nezávislé fotometrické testovanie: Fotometrické údaje by malo generovať akreditované goniofotometrické laboratórium (nie vlastné zariadenie výrobcu) a odkaz na skúšobný protokol by mal byť overiteľný; samonahlásené fotometrické údaje bez zálohy testovacej správy treťou stranou sú nespoľahlivé
• Návrh tepelného manažmentu: Systém riadenia teploty svietidla (geometria chladiča, materiály tepelného rozhrania, teplota prechodu LED pri menovitom výkone) je primárnym faktorom dlhodobého udržiavania svetelného toku; Výrobcovia, ktorí poskytujú údaje zo simulácie teploty alebo výsledky testov nameraných teplôt spoja, preukazujú vynikajúce inžinierstvo produktu
• Záručné podmienky a finančné zabezpečenie: 5-ročná záruka na produkt od popredného výrobcu pouličného osvetlenia s overiteľným komerčným materiálom a vybudovanou sieťou služieb poskytuje zmysluplné zníženie rizika pri obstarávaní v rozsahu infraštruktúry; záruky od výrobcov, ktorí nemusia byť komerčne aktívni počas trvania záruky, neposkytujú žiadnu praktickú ochranu

Často kladené otázky

1. Aké vysoké sú pouličné lampy na bežnej obytnej ceste?

Rezidenčné pouličné lampy sú zvyčajne vysoké 5 až 6 metrov na väčšine európskych a ázijských trhov. V Severnej Amerike sú stĺpy s dĺžkou 7,6 až 9,1 metra bežnejšie na obytných uliciach kvôli širším cestným prierezom. Výška sa volí tak, aby sa dosiahla požadovaná úroveň osvetlenia pri požadovanom rozstupe stĺpov pre konkrétnu šírku osvetlenej cesty.

2. Aké sú typické rozmery pouličných svietidiel pre inštaláciu na hlavnej ceste?

Pre 8 až 10 metrový stĺp osvetlenia tepnovej komunikácie typické rozmery pouličnej lampy zahŕňajú priemer základne 100 až 140 mm, horný priemer 42 až 60 mm, hrúbku steny 3 až 5 mm a základnú dosku 300 x 300 mm až 400 x 400 mm. Celková výška stĺpa nad úrovňou terénu je 8 až 10 metrov, s ukotvením 0,5 až 0,8 metra pod úrovňou pre priame pohrebné tyče.

3. Aké vysoké sú svetelné stožiare používané na osvetlenie oblasti vysokých stožiarov?

Vysoké stožiarové osvetľovacie stožiare používané na veľkoplošné osvetlenie prístavov, štadiónov, diaľničných križovatiek a priemyselných dvorov dosahujú výšku od 20 do 45 metrov. 30 metrový oceľový stožiar nesúci 12 až 16 LED reflektorov dokáže osvetliť približne 2 hektáre pri priemernom udržiavanom osvetlení 30 luxov , vďaka čomu sú systémy vysokých stožiarov najhospodárnejším riešením na osvetlenú plochu pre veľmi veľké otvorené priestory.

4. Aký je optimálny smer a uhol solárneho panelu pre solárne svetlá All in One?

Optimálny smer solárnych panelov je smerom k rovníku: priamo na juh na severnej pologuli a na sever na južnej pologuli. Optimálny uhol sklonu sa rovná miestnej zemepisnej šírke. Odchýlky až do 30 stupňov od južného smeru znižujú ročný výnos o menej ako 5 percent, ale odchýlky nad 45 stupňov spôsobujú značné energetické penalizácie, ktoré ohrozujú spoľahlivosť nočnej prevádzky.

5. Ako dlho fungujú solárne svetlá oplotenia za noc?

Kvalitné solárne svietidlá oplotenia s lítiovými batériami a účinnými LED modulmi dosahujú 8 až 12 hodín prevádzky za noc po celodennom nabíjaní na priamom slnku . Lacné produkty s nikel-metal hydridovými batériami môžu dosiahnuť iba 4 až 6 hodín. Produkty s lítiovými batériami majú životnosť 2 000 alebo viac cyklov (5 až 6 rokov každodenného používania) v porovnaní s 500 cyklami pri alternatívach s hydridom niklu.

6. Aké sú hlavné typy pouličného osvetlenia používané v modernej infraštruktúre?

Tri hlavné typy pouličného osvetlenia, ktoré sa v súčasnosti používajú, sú pouličné LED osvetlenie (dominantné pre všetky nové inštalácie pripojené k sieti), pouličné osvetlenie HPS (stará technológia sa postupne nahrádza) a solárne osvetlenie typu všetko v jednom (rýchlo rastie pre aplikácie mimo siete a vidiecke aplikácie). Pouličné LED svetlá ponúkajú účinnosť 150 až 200 lm/W a životnosť 50 000 až 100 000 hodín, čo z nich robí jasnú technickú a ekonomickú voľbu pre systémy pripojené k sieti.

7. Akú výšku majú stožiare záhradného osvetlenia a aký výkon hlavice záhradnej lampy používajú?

Záhradné svetelné stožiare sú zvyčajne vysoké 2,5 až 4,5 metra a používajú sa na osvetlenie chodníkov, parkov a krajiny vo vzdialenosti 8 až 15 metrov. Hlava záhradnej lampy pre 3-metrový záhradný stĺp zvyčajne používa 15 až 30 wattov LED, ktoré produkujú 1 500 až 3 000 lúmenov pri teplej bielej 2 700 až 3 000 K farebnej teplote preferovanej v prostredí obytnej a pohostinskej krajiny.

8. Ako si môžem vybrať medzi pouličnými LED svetlami a solárnymi svetlami typu všetko v jednom pre nový projekt?

Vyberte si pouličné LED osvetlenie pre akékoľvek miesto so spoľahlivým sieťovým pripojením, vysokou intenzitou premávky alebo zaručenými požiadavkami na celonočnú prevádzku. Vyberte si solárne svetlá typu všetko v jednom, kde náklady na pripojenie k sieti prevyšujú prémiu za solárny systém (zvyčajne to platí pre vidiecke a odľahlé lokality vyžadujúce viac ako 200 až 300 metrov nového podzemného kábla na jeden stĺp), kde je maximálna dĺžka slnečného svitu v priemere najmenej 4 hodiny denne a kde je možné použiť stmievanie pomocou snímania pohybu na riadenie výdrže batérie.

9. Aké certifikácie by som mal vyžadovať od výrobcu LED pouličného osvetlenia?

Vyžadovať certifikáciu ENEC pre európske trhy, zoznam UL alebo DLC pre trhy Severnej Ameriky a certifikáciu schémy CB pre medzinárodné obstarávanie. Všetky produkty by mali byť podporované súbormi fotometrických údajov z akreditovaného testovacieho laboratória goniofotometra tretej strany, údajmi o teste údržby lúmenu LM80, ktoré potvrdzujú tvrdenie o životnosti L70, a certifikáciou ochrany proti vniknutiu IP65 alebo vyššou od akreditovanej skúšobne.

10. Aká je výška pouličného osvetlenia na hlavnej diaľnici alebo rýchlostnej ceste?

Diaľničné a rýchlostné pouličné osvetlenie využíva výšky stĺpov 10 až 12 metrov pre štandardné jednoramenné alebo dvojramenné stĺpové inštalácie obsluhujúcich dvojprúdové cesty so šírkou 14 až 20 metrov. Na mimoúrovňových križovatkách, veľkých kruhových objazdoch a križovatkách s viacerými jazdnými pruhmi, kde sa uprednostňuje centrálne umiestnené vysoké stožiarové osvetlenie, sú štandardné výšky stĺpov 20 až 30 metrov, čo umožňuje jeden alebo dva stĺpy pokryť celý rozsah zložitej geometrie vozovky z centrálnych pozícií, namiesto toho, aby vyžadovali desiatky stĺpov pri ceste.

Stožiare pouličného osvetlenia, vnakajšie pouličné svietidlá a solárne stožiare sú základnou fyzickou infraštruktúrou verejného a komerčného vonkajšieho osvetlenia na celom svete, no podrobné technické otázky týkajúce sa ich dizajnu, životnosti, výšky, inštalácie a výkonu sa len zriedka riešia v dostupnej a praktickej hĺbke mimo odbaleboných technických publikácií. Či už ste inžinier mestského osvetlenia, developer špecifikujúci osvetlenie pre novú divíziu, správca zariadení zodpovedný za existujúcu sieť stĺpov alebo inštalatér, ktorý sa pripravuje na uvedenie nového solárneho systému do prevádzky, odpovede na otázky, ako je predpokladaná životnosť stĺpu pouličného osvetlenia, aká vysoká je pouličná lampa, ako vysoká je pouličná lampa, ako fungujú pouličné svetlá, a aký je optimálny uhol pre montáž solárnych panelov na solárne stĺpy, sú všetky zásadné a dobré rozhodnutia.

Priame odpovede na tieto základné otázky sú nasledovné. Predpokladaná životnosť stĺpu pouličného osvetlenia závisí od materiálu a prostredia, ale zvyčajne je 25 až 50 rokov pre oceľové stĺpy s primeranou ochranou proti korózii, 50 až 80 rokov alebo viac pre betónové stĺpy a 20 až 30 rokov pre hliníkové stĺpy v štandardných podmienkach. Výška pouličného osvetlenia závisí od typu cesty: 5 až 6 metrov pre chodníky pre chodcov, 8 až 12 metrov pre zberné cesty a 12 až 20 metrov pre hlavné dopravné tepny. Výška svetelného stĺpa pri parkovaní, parkoch a komerčnej krajine sa pohybuje od 4 do 10 metrov v závislosti od oblasti pokrytia a estetických požiadaviek. Inštalácia solárneho pouličného osvetlenia zahŕňa systematický proces hodnotenia miesta, prípravy základov, montáže stĺpa a uvedenia panelov a svietidiel do prevádzky, ktorý skúseným inštalatérom trvá 2 až 4 hodiny na jeden stĺp. Uhol sklonu solárneho panelu na solárnych stĺpoch je zvyčajne nastavený na rovnakú zemepisnú šírku miesta inštalácie plus alebo mínus 5 až 15 stupňov v závislosti od sezónnej energetickej priority. Optimálny uhol pre výstup solárneho panela je uhol prispôsobený zemepisnej šírke pre celoročný vyvážený výkon alebo zemepisná šírka plus 10 až 15 stupňov pre inštalácie s prioritou v zime v miernom podnebí. A ako funguje pouličné osvetlenie, zahŕňa interakciu zdroja energie, fotobunky alebo inteligentného ovládača, obvodu vodiča a LED alebo iného svetelného zdroja, ktoré spolu vytvárajú spoľahlivé, plánované osvetlenie. Tento článok pokrýva všetky tieto otázky v plnej technickej hĺbke.

Aká je životnosť stĺpa pouličného osvetlenia: materiály, korózia a životnosť

Otázka o aká je životnosť stĺpu pouličného osvetlenia nemá jedinú odpoveď, pretože životnosť tyče je určená kombináciou materiálu tyče, ochranného ošetrenia, vystavenia životnému prostrediu, kvality údržby a histórie zaťaženia konštrukcie. Stĺpy pouličného osvetlenia ktoré sú pravidelne kontrolované, prelakované alebo prelakované, keď sa zhorší ochranná povrchová úprava a ktoré neboli vystavené nárazom vozidla alebo extrémnym vetrom, bežne prekračujú svoju projektovanú životnosť, zatiaľ čo stĺpy v pobrežnom prostredí, v prostredí s vysokou vlhkosťou alebo silne zasolenými cestami, ktoré nedostávajú dostatočnú údržbu, môžu vykazovať štrukturálne poškodenie v priebehu 10 až 15 rokov od inštalácie.

Oceľové stĺpy pouličného osvetlenia: Životnosť a riadenie korózie

Oceľ je vo väčšine krajín najpoužívanejším materiálom pre stĺpy pouličného osvetlenia, ktorý sa cení pre svoj vysoký pomer pevnosti k hmotnosti, jednoduchú výrobu a schopnosť dosiahnuť širokú škálu tvarov a výšok prierezov prostredníctvom štandardných výrobných procesov. Oceľové stožiare pozinkované ponorom (kde je oceľ ponorená do roztaveného zinku, aby sa vytvoril metalurgicky spojený zinkový povlak) predstavujú štandardnú špecifikáciu pre väčšinu komunálnych aplikácií, pričom zinkový povlak poskytuje katódovú ochranu ocele pod ním, aj keď je povlak poškriabaný alebo poškodený. Žiarovo pozinkované oceľové stĺpy Street Light s primeranou hrúbkou zinkového povlaku (zvyčajne 85 mikrónov v priemere pre stĺpy v špecifikácii ASTM A123 Grade 45) dosahujú životnosť 25 až 50 rokov vo vnútrozemských nepobrežných prostrediach, pričom sa skrátia na 15 až 30 rokov v pobrežných zónach s pravidelným ochranným posypom soľou a potenciálne pod 20 rokov vo vysoko agresívnom alebo morskom prostredí

Primárnym mechanizmom zlyhania oceľových stĺpov Street Light je korózia na základni stĺpa, v zóne medzi 300 mm nad a 300 mm pod povrchom zeme, kde striedanie mokrých a suchých podmienok, chemické zloženie pôdy a štrbina medzi stĺpom a betónovým základom vytvárajú obzvlášť agresívne korózne prostredie. To je dôvod, prečo je pravidelná základná kontrola, čistenie a pretieranie oceľových stožiarov najdôležitejšou údržbovou činnosťou na predĺženie ich životnosti. Mnohé zlyhania stožiarov pripisované veku sú v skutočnosti zlyhania spôsobené neošetrenou základnou koróziou, ktorá sa vyvíja v priebehu 10 až 20 rokov, pričom nadzemná časť stožiara vyzerá štrukturálne v poriadku.

Betónové stĺpy pouličného osvetlenia: Trvanlivosť a dlhá životnosť

Predpäté alebo železobetónové stĺpy pouličného osvetlenia ponúkajú najdlhšiu životnosť zo všetkých bežných materiálov stĺpov, pričom dobre postavené betónové stĺpy v neagresívnom prostredí bežne poskytujú 50 až 80 rokov prevádzky bez výraznej degradácie konštrukcie. Odolnosť betónových stožiarov proti korózii v normálnych pôdnych a atmosférických podmienkach je zo štrukturálneho hľadiska v podstate neobmedzená, pretože betónová matrica nepodlieha elektrochemickej korózii, ktorá obmedzuje životnosť oceľových stožiarov. Hlavným problémom dlhodobej trvanlivosti betónových stĺpov je korózia výstuže spôsobená prenikaním chloridov z cestnej soli alebo morského postreku, čo môže po 20 až 40 rokoch v agresívnom prostredí spôsobiť praskanie a odlupovanie betónového krytu nad výstužnou oceľou. V tropickom podnebí s vysokou intenzitou UV žiarenia a častými mokrými suchými cyklami, zvlákňované betónové stĺpy s hustým, dobre zhutneným betónom a primeraným pokrytím výstuže (minimálne 25 mm v neagresívnom prostredí, 40 mm v morských zónach) trvalo vykazujú životnosť 50 rokov alebo viac s minimálnou údržbou nad rámec pravidelného umývania na odstránenie povrchových usadenín.

Hliníkové stĺpy pouličného osvetlenia: Ľahké s miernou životnosťou

Stožiare pouličného osvetlenia z hliníkovej zliatiny sú špecifikované v architektonických a komerčných krajinných aplikáciách, kde nízka hmotnosť hliníka zjednodušuje inštaláciu a kde prírodný eloxovaný alebo práškovo lakovaný povrch poskytuje prijateľný vzhľad s minimálnou údržbou. Životnosť hliníkových stožiarov je zvyčajne 20 až 30 rokov v štandardnom prostredí, pričom primárnym degradačným mechanizmom je skôr povrchová oxidácia a jamky v pobrežných prostrediach bohatých na chloridy, než korózia cez stenu, ktorá postihuje oceľ. Mechanická pevnosť hliníka je nižšia ako u ocele pri ekvivalentnej hmotnosti, vďaka čomu sú hliníkové stožiare vo všeobecnosti vhodné pre aplikácie vonkajšieho pouličného osvetlenia s nižšou výškou (pod 10 metrov), a nie pre stožiarové stožiare s vyšším zaťažením používané na hlavných cestách.

Kontrola a predĺženie životnosti pólov

Bez ohľadu na materiál stĺpu je najefektívnejším opatrením na maximalizáciu životnosti stĺpu pouličného osvetlenia pravidelná systematická kontrola. Najlepšia prax v odvetví, ktorá sa odráža v normách, ako je ANSI/NAAMM MH 26, odporúča vizuálnu kontrolu stĺpov pouličného osvetlenia v 1 až 2-ročných intervaloch a hodnotenie štrukturálnej integrity v 5-ročných intervaloch pre stĺpy staršie ako 25 rokov. Inšpekcia by mala špecificky posúdiť: stav korózie základne (použitím testu ovinutia reťaze alebo kladivového kohútika na zistenie korózie dutých stien v oceľových stĺpoch), integritu skrutiek a základov, stav krytu rukoväte a tesnenie, akékoľvek známky deformácie vozidla pri náraze a stav montážneho ramena svietidla. Stĺpy vykazujúce viac ako 10-percentnú stratu plochy prierezu v kritickej základnej zóne by sa mali naplánovať na výmenu bez ohľadu na ich nadzemný vizuálny vzhľad.

Aká vysoká je pouličné osvetlenie a aká vysoká je svetelná tyč: Normy výšky podľa aplikácie

Výška a Stĺp pouličného osvetlenia or Vonkajšie pouličné osvetlenie inštalácia je jednou z primárnych konštrukčných premenných v akomkoľvek projekte pouličného osvetlenia, pretože priamo určuje osvetlenú plochu na stĺp, rovnomernosť osvetlenia na povrchu vozovky, požadovaný svetelný výkon svietidla a konštrukčné zaťaženie stožiara od vetra a hmotnosti svietidla. Neexistuje jednoznačná odpoveď na to, aké vysoké je pouličné osvetlenie, pretože optimálna výška závisí od klasifikácie cesty, požadovanej úrovne osvetlenia, použitej vzdialenosti stĺpov a typu použitého rozmiestnenia svietidiel.

Štandardné výšky stĺpov pouličného osvetlenia podľa cesty a klasifikácie lokality

Ako výška tyče ovplyvňuje výkon osvetlenia

Vzťah medzi výškou stĺpov pouličného osvetlenia a osvetlením na povrchu vozovky sa riadi zákonom inverzného štvorca osvetlenia: zdvojnásobenie montážnej výšky znižuje osvetlenie priamo pod stĺpom na jednu štvrtinu jeho predchádzajúcej hodnoty, ale zväčšuje plochu osvetlenú pri danej úrovni luxov. Tento vzťah znamená, že vyššie stĺpy so svietidlami s vyšším výkonom môžu dosiahnuť rovnakú priemernú osvetlenosť na povrchu vozovky so širším rozstupom stĺpov, čím sa zníži celkový počet stĺpov potrebných pre danú dĺžku cesty. Pre typickú kolektorovú cestu navrhnutú pre priemerné osvetlenie 20 luxov dosahuje 10-metrový stĺp s 10 000 lúmenovým LED svietidlom vo vzdialenosti 35 metrov porovnateľný výkon ako 8-metrový stĺp so svietidlom 6 000 lúmenov vo vzdialenosti 25 metrov, pričom vyššia možnosť si vyžaduje približne o 30 percent menej civilných stĺpov, a teda aj vyššiu cenu jednotlivých stĺpov, a tým aj vyššiu cenu.

Úvahy o výške solárnych pólov

Solárne stožiare pre samostatné solárne systémy pouličného osvetlenia pridávajú hľadisko výškového dizajnu nad rámec štandardného fotometrického výpočtu: fotovoltaický panel v hornej časti stožiara nesmie byť tienený susednými stĺpmi, stromami, budovami alebo inými prekážkami počas hodín, keď je výroba solárnej energie najproduktívnejšia (zvyčajne od 9:00 do 15:00). Pri inštalácii solárnych stĺpov pozdĺž cesty, kde panely smerujú na juh (na severnej pologuli) alebo na sever (na južnej pologuli), minimálny rozstup stĺpov, aby sa zabránilo zatieneniu panelov medzi stĺpmi, závisí od výšky stĺpa a uhla sklonu solárneho panela. Všeobecným pravidlom je, že svetlá vzdialenosť medzi stĺpmi by mala byť aspoň 3-násobkom kombinovanej výšky stĺpa a vertikálneho priemetu nakloneného panelu, aby sa zabránilo zatieneniu počas podmienok s nízkym slnečným uhlom v zime.

Ako fungujú pouličné svetlá: Od zdroja energie po osvetlený povrch vozovky

Pochopenie toho, ako funguje pouličné osvetlenie na systémovej úrovni, pokrývajúcu dodávku energie, riadiaci mechanizmus, technológiu svetelného zdroja a optickú distribúciu, je základom znalostí pre špecifikáciu, inštaláciu a údržbu. Vonkajšie pouličné osvetlenie efektívne. Moderné systémy pouličného osvetlenia, či už sieťové LED jednotky na konvenčných stĺpoch pouličného osvetlenia alebo solárne napájané LED systémy na solárnych stĺpoch, zdieľajú rovnakú funkčnú architektúru napájacieho vstupu, riadiaceho obvodu, budiča a svetelného zdroja, líšia sa predovšetkým v tom, ako sa energia dodáva do vodiča.

Systém dodávky energie

Vonkajšie pouličné svetlá napájané zo siete dostávajú striedavý prúd (zvyčajne 220 až 240 voltov pri 50 Hz vo väčšine sveta alebo 110 až 120 voltov pri 60 Hz v Severnej Amerike) cez podzemné káblové obvody pripojené k distribučnej rozvodni alebo miestnemu napájaciemu bodu. Káblový okruh je typicky 3-fázový pre veľké siete, s jednotlivými pólmi pripojenými jednofázovo z distribučného kábla, čo umožňuje vyváženie záťaže cez tri fázy. Káblová trasa sleduje pólovú líniu a je zvyčajne zakopaná v minimálnej hĺbke 450 až 600 mm pod povrchom cesty alebo chodníka v potrubí alebo kábli na priame uloženie schváleného pre vonkajšie podzemné použitie.

Slnečné póly získavajú energiu z fotovoltaického panelu namontovaného na vrchu stĺpa, ktorý generuje jednosmerný prúd (DC) úmerný dopadajúcemu slnečnému žiareniu. Tento jednosmerný výstup sa privádza do regulátora nabíjania, ktorý reguluje nabíjanie batérie, aby sa zabránilo prebíjaniu a chráni batériu pred hlbokým vybitím. Batéria uchováva dennú slnečnú energiu a dodáva ju ovládaču LED svietidla počas nočnej prevádzky. Dobre navrhnutý systém solárnych stĺpov s vhodnou veľkosťou panela, kapacitou batérie a výkonom LED dokáže poskytnúť spoľahlivé osvetlenie počas 3 až 5 po sebe nasledujúcich nocí bez solárneho vstupu, vďaka čomu je účinný na miestach, ktoré zažívajú dlhé zamračené obdobia charakteristické pre prímorské a mierne podnebie.

Riadiaci systém: Ako pouličné osvetlenie vie, kedy sa má zapnúť a vypnúť

Najbežnejší spôsob ovládania pre Vonkajšie pouličné osvetlenie je fotobunka alebo fotoelektrický článok, polovodičové zariadenie citlivé na svetlo namontované na svietidle alebo v jeho blízkosti, ktoré meria intenzitu okolitého svetla. Fotobunka aktivuje obvod lampy, keď okolité svetlo klesne pod približne 35 luxov (čo zodpovedá podmienkam hlbokého súmraku) a deaktivuje ho, keď okolité svetlo stúpne nad približne 70 luxov (aby sa zabránilo oscilácii spôsobenej mrakmi, ktoré čiastočne blokujú slnko). Fotobunka je jednoduchý, spoľahlivý a lacný spôsob ovládania, ktorý nevyžaduje žiadne programovanie ani sieťové pripojenie a funguje autonómne, pokiaľ je napájaný. Fotobunky majú menovitú životnosť 10 až 15 rokov a mali by byť po dosiahnutí tohto veku vymenené, aj keď sú stále zjavne funkčné, pretože degradované fotobunky, ktoré spínajú pri nesprávnej úrovni osvetlenia, spôsobujú buď plytvanie elektrickou energiou (nechávajú zbytočne rozsvietené svetlá počas denného svetla), alebo skracujú hodiny osvetlenia (vypínanie svetiel pred úplným zotmením).

Astronomické hodiny sa používajú buď ako primárna metóda riadenia, alebo ako záloha fotobuniek, ktoré vypočítavajú presné časy západu a východu slnka pre inštalovanú geografickú polohu z naprogramovaných súradníc a dátumu a prepínajú okruh pouličného osvetlenia v týchto vypočítaných časoch bez ohľadu na skutočné okolité svetelné podmienky. Moderné inteligentné ovládacie prvky pre vonkajšie pouličné osvetlenie idú ešte ďalej a využívajú sieťovú komunikáciu (protokoly DALI 2, Zhaga, Zigbee alebo LoRa), ktoré umožňujú individuálne monitorovanie a stmievanie svietidiel z centrálnej riadiacej platformy, čo umožňuje úsporu energie o 30 až 50 percent prostredníctvom adaptívneho stmievania okruhov počas nočných období s nízkou prevádzkou.

LED ovládač a svetelný zdroj v modernom pouličnom osvetlení

Moderné vonkajšie pouličné svetlá využívajú svetelné zdroje LED poháňané elektronickými obvodmi vodiča s konštantným prúdom. Ovládač konvertuje napájacie napätie (striedavá sieť pre jednotky napájané zo siete, jednosmerná batéria pre systémy solárnych pólov) na špecifický regulovaný prúd požadovaný polem LED, pričom tento prúd udržiava konštantný bez ohľadu na zmeny napájacieho napätia a zmeny predného napätia LED s teplotou. Ovládač konštantného prúdu je kritickým komponentom pre životnosť LED: LED polia napájané konštantným prúdom s nízkym zvlnením sú vystavené oveľa nižšiemu tepelnému a elektrickému namáhaniu ako ekvivalentné LED poháňané jednoduchšími obvodmi s vysokým zvlneným prúdom a kvalita budiča je zvyčajne primárnym faktorom životnosti LED svietidiel v poli.

Moderné pouličné LED svietidlá s menovitým výkonom 130 až 200 lúmenov na watt predstavujú úsporu energie 40 až 65 percent v porovnaní s vysokotlakovými sodíkovými (HPS) svietidlami, ktoré nahrádzajú, a ich menovitá životnosť 50 000 až 100 000 hodín na L70 (bod, v ktorom sa výkon znižuje na 70-krát dlhšia životnosť výbojky, je 3-krát dlhšia ako počiatočná hodnota údržby). frekvenciu a náklady na celkové stĺpy pouličného osvetlenia a systém svietidiel počas jeho prevádzkového obdobia.

Inštalácia solárneho pouličného osvetlenia: Kompletný sprievodca krok za krokom

Inštalácia solárneho pouličného osvetlenia na solárnych stĺpoch je odlišný technický proces od bežnej inštalácie pouličného osvetlenia napájaného zo siete, ktorý zahŕňa ďalšie úvahy o orientácii panela, inštalácii batérie, nastavení regulátora nabíjania a uvádzaní systému do prevádzky, ktoré sú špecifické pre architektúru solárnej energie mimo siete. Systematický proces inštalácie dokončený vyškoleným personálom vytvorí systém, ktorý bude spoľahlivo fungovať 8 až 12 rokov, kým bude potrebná výmena hlavných komponentov; zle vykonaná inštalácia môže viesť k predčasnému zlyhaniu batérie, nedostatočnému nabitiu alebo chybám pri uvedení do prevádzky, ktoré je ťažké diagnostikovať a opraviť po postavení stĺpa.

Predbežné posúdenie miesta inštalácie

Pred začatím akýchkoľvek zakladacích prác musí byť každé navrhované umiestnenie solárnych pólov posúdené z hľadiska prístupu k slnečnému žiareniu, aby sa potvrdilo, že panel bude počas roka dostávať dostatočné slnečné svetlo bez prekážok. Hodnotenie lokality by malo vyhodnotiť:

• Analýza tieňovania: Akýkoľvek objekt (budova, strom, billboard, priľahlý stĺp) v 30-stupňovom oblúku nad horizontom v smere, ku ktorému bude panel čeliť, by sa mal preskúmať a jeho tieňová dráha vypočítať pre uhol slnka zimného slnovratu, ktorý predstavuje najhorší prípad zatienenia. Dokonca aj čiastočné tienenie malej časti fotovoltaického panelu môže znížiť celkový výkon systému o 50 až 80 percent v konfiguráciách sériovo zapojených panelov v dôsledku efektu maskovania tieňov na prúd reťazcov.
• Prieskum pôdy: Potvrďte únosnosť pôdy a pôdne podmienky v navrhovanom umiestnení stĺpa, aby ste určili požadovanú hĺbku a priemer základu. Mäkké alebo podmáčané pôdy môžu vyžadovať inštaláciu väčšieho základu alebo hnanej pilóty, aby sa dosiahla primeraná fixácia základne stĺpa pre očakávané zaťaženie vetrom na kombináciu stĺpa a panelu.
• Miestne údaje o vetre: Identifikujte návrhovú rýchlosť vetra pre miesto inštalácie z príslušnej národnej normy zaťaženia vetrom. Slnečné stĺpy nesú väčšiu efektívnu veternú plochu ako bežné stĺpy pouličného osvetlenia, pretože fotovoltaický panel predstavuje pre vietor výrazne rovnú plochu, ktorá vytvára značné momenty prevrátenia na základni stĺpa, ktoré je potrebné zohľadniť pri návrhu konštrukcie základov a stĺpov.

Príprava základov a montáž stĺpov

1. Vykopajte základový otvor. Typický priemer 400 až 600 mm a hĺbka 1 000 až 1 500 mm pre štandardné solárne stĺpy s výškou 5 až 8 metrov, proporcionálne zväčšené pre vyššie stĺpy. Základňa jamy by mala byť v pevnej, nenarušenej pôde; ak sa v požadovanej hĺbke stretnete s výplňou alebo mäkkým materiálom, predĺžte otvor, kým nedosiahnete pevnú zem.
2. Nainštalujte skupinu kotevných skrutiek a vedenie. Umiestnite klietku kotevných skrutiek do správnej výšky a orientácie pre priemer kruhu skrutiek tyče a vzor skrutiek. Nalejte 100 mm betónovú záslepnú vrstvu na základňu výkopu, nastavte klietku skrutiek na správnu výšku nad hotovým stupňom (zvyčajne 50 až 80 mm závit odkrytý nad úrovňou základnej dosky) a nainštalujte akúkoľvek rúrku alebo káblovú priechodku potrebnú pre kábel na pripojenie batérie od stĺpa k batériovej skrinke, ak je batéria namontovaná na zem a nie na stĺp.
3. Nalejte betónový základ. Na zaliatie základov použite betón s pevnosťou najmenej C25 (25 MPa), pričom dbajte na to, aby bol betón okolo klietky kotevných skrutiek uložený bez dutín a aby bol primerane zhutnený. Pred montážou stĺpa nechajte betón vytvrdnúť minimálne 48 hodín (najlepšie 72 hodín), aby nedošlo k narušeniu polohy kotviacich skrutiek skôr, ako betón dosiahne primeranú pevnosť.
4. Postavte tyč. Pomocou mobilného žeriavu, teleskopického manipulátora alebo manuálneho systému zdvíhania rámu vhodného pre hmotnosť stĺpa spustite základnú dosku stĺpa na skupinu kotevných skrutiek a nainštalujte vyrovnávacie matice a poistné matice v správnom poradí, aby ste dosiahli olovnicu. Pomocou vodováhy na dvoch kolmých plochách skontrolujte tyč, či je olovnica, a pred konečným dotiahnutím nastavte vyrovnávacie matice. Orientácia montážnej konzoly na panel musí byť nastavená na správne azimut kompasu (na severnej pologuli orientovaná na skutočný juh) počas montáže tyče pred úplným dotiahnutím matíc.
5. Namontujte solárny panel v správnom uhle sklonu. Fotovoltaický panel pripevnite k montážnej konzole panelu pod uhlom sklonu vypočítaným pre zemepisnú šírku inštalácie. Pred úplným utiahnutím všetkých upevňovacích prvkov panela nastavte uhol pomocou uhlomeru alebo sklonomera, aby ste sa uistili, že čelo panela je v špecifikovanom sklone od horizontály.
6. Nainštalujte batériu a regulátor nabíjania. Namontujte batériovú skrinku (či už na stĺp namontovaný v strednej výške alebo na zemi pripojenú k základni stĺpa) v určenej polohe. Pripojte regulátor nabíjania ku kladnému a zápornému pólu panela, kladnému a zápornému pólu batérie a kladnému a zápornému pólu záťaže (ovládač LED svietidla) v poradí špecifikovanom v návode na inštaláciu regulátora nabíjania. Nesprávna postupnosť zapojenia na niektorých konštrukciách regulátora nabíjania môže regulátor neopraviteľne poškodiť.
7. Uvedenie do prevádzky a otestovanie systému. Keď je panel pripojený a je dostupné denné svetlo, skontrolujte, či indikátor nabíjania batérie regulátora nabíjania ukazuje aktívne nabíjanie. Spustite senzor súmraku manuálne (dočasným zakrytím panelu) a potvrďte, že LED svietidlo sa aktivuje pri naprogramovanom jase a že nastavenia ovládača (čas zapnutia, profil stmievania a akákoľvek funkcia senzora pohybu) sú správne naprogramované podľa požiadaviek miesta.

Uhol naklonenia solárneho panelu a optimálny uhol pre solárny panel: Definitívny technický sprievodca

Uhol sklonu solárny panel on Slnečné póly je uhol medzi čelom fotovoltaického panelu a horizontálnou rovinou, meraný v stupňoch. Je to jeden z technicky najvýznamnejších inštalačných parametrov pre každý solárny systém, pretože priamo určuje, koľko slnečného žiarenia dostane čelo panela počas roka, čo následne určuje denný a ročný energetický výkon panelu a teda aj primeranosť solárneho systému pre jeho plánované zaťaženie. Pochopenie všeobecného princípu optimálneho uhla pre solárny panel a špecifického zdôvodnenia nastavenia pre rôzne sezónne priority je nevyhnutné pre správnu špecifikáciu a uvedenie systémov solárnych stĺpov do prevádzky.

Pravidlo zemepisnej šírky: Základ výberu uhla sklonu solárneho panela

Základným princípom, ktorým sa riadi optimálny uhol pre solárny panel, je, že čelo panela by malo byť orientované kolmo na stredný vektor slnečného žiarenia pre miesto a ročné obdobie záujmu. Keďže zdanlivá dráha slnka na oblohe sa mení s ročnými obdobiami (vyššia v lete, nižšia v zime), sezónne sa mení aj uhol, pod ktorým naklonený pevný panel najlepšie zachytáva toto žiarenie. Pre celoročný cieľ vyváženej výroby energie je optimálny uhol sklonu pre pevný panel na severnej pologuli približne rovnaký ako geografická šírka inštalácie a panel by mal smerovať skutočne na juh. Pre inštaláciu na južnej pologuli sa ekvivalentný optimálny uhol tiež približne rovná zemepisnej šírke, ale panel smeruje na skutočný sever.

Ako praktický sprievodca: solárne pouličné osvetlenie v Bangkoku v Thajsku (zemepisná šírka približne 14 stupňov severnej zemepisnej šírky) by malo mať svoj panel naklonený o 14 stupňov od horizontály smerom na juh; systém v Madride v Španielsku (zemepisná šírka približne 40 stupňov severnej zemepisnej šírky) by mal byť nastavený na 40 stupňov; a systém v nórskom Osle (zemepisná šírka približne 60 stupňov severnej zemepisnej šírky) by mal byť naklonený o 60 stupňov. Každé z týchto nastavení poskytuje najlepší celoročný priemerný energetický výnos pre príslušné miesto, pričom typicky produkuje ročný energetický výkon v rozsahu 5 percent teoretického maxima dosiahnuteľného pomocou dvojosového systému sledovania slnka.

Úprava uhla naklonenia pre sezónnu prioritu

Uhol sklonu solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Zemepisná šírka mínus 10 až 15 stupňov (plytší sklon): Zvyšuje letnú produkciu energie na úkor zimnej produkcie. Toto nastavenie je vhodné pre solárne póly v tropických a subtropických oblastiach, kde letné obdobia búrok vytvárajú zamračené obdobia, ktoré si vyžadujú maximálnu účinnosť panelov počas dlhších letných dní, a kde sú zimné noci dostatočne krátke na to, aby mal solárny systém dostatočný čas na dobitie aj pri zníženom zimnom ožiarení.
• Zemepisná šírka plus 10 až 15 stupňov (strmší sklon): Zvyšuje zimnú produkciu energie na úkor letnej produkcie. Toto nastavenie je správnou špecifikáciou pre solárne póly v oblastiach s miernou a vysokou zemepisnou šírkou (nad 35 stupňov zemepisnej šírky), kde sú zimné noci dlhé, slnečné žiarenie je v zimných mesiacoch nízke a riziko, že batéria nedokáže udržať dostatočné nabitie počas dlhších zimných zamračených období, je primárnym konštrukčným obmedzením. Napríklad inštalácia solárnych pólov v Spojenom kráľovstve v zemepisnej šírke 51 stupňov severnej zemepisnej šírky by zvyčajne špecifikovala uhol naklonenia panelu 60 až 65 stupňov namiesto zemepisnej šírky zodpovedajúcej 51 stupňom, pretože 10 až 14 stupňové zvýšenie zimného uhla zachytáva podstatne viac energie počas kritického obdobia od novembra do februára, keď je solárny zdroj najslabší a dopyt po osvetlení je najvyšší (dlhé noci).
• Uhol zemepisnej šírky (vyvážený sklon): Správne nastavenie pre väčšinu aplikácií solárnych stĺpov v strednej zemepisnej šírke, kde neplatí žiadna špecifická sezónna priorita, poskytuje najlepšiu celoročnú priemernú produkciu energie s konzistentným výkonom vo všetkých ročných obdobiach.

Úvahy o samočistení a vplyv naklonenia na znečistenie panelov

Praktickou výhodou strmších uhlov sklonu panelov na solárnych stĺpoch v prašnom, suchom alebo znečistenom prostredí je zlepšené samočistenie počas dažďov. Panely naklonené o 30 stupňov alebo viac odvádzajú dažďovú vodu dostatočnou rýchlosťou, aby odniesli nahromadený prach a nečistoty z povrchu panela, zatiaľ čo panely naklonené pod uhlom menej ako 15 stupňov majú tendenciu zadržiavať vodu v povrchovom napätí a umožňujú úlomky usadzovať sa, keď sa voda vyparuje, pričom vytvára tenkú pôdnu kôru, ktorá sa hromadí na povrchu panela a môže znížiť výkon o 5 až 20 percent v období sucha. Pre inštalácie solárnych stĺpov v polosuchých oblastiach so zriedkavými zrážkami poskytuje špecifikácia uhla sklonu smerom k hornému koncu optimálneho rozsahu (zemepisná šírka plus 10 až 15 stupňov) nepriamu samočistiacu výhodu okrem výhody optimalizácie zimnej energie.

Výber stĺpov pouličného osvetlenia, vonkajších pouličných svetiel a solárnych stĺpov pre rôzne projekty

Konečný výber typu stĺpov pouličného osvetlenia, špecifikácie vonkajšieho pouličného osvetlenia a konfigurácie solárnych stĺpov pre akýkoľvek daný projekt zahŕňa vyváženie výkonu, nákladov, životnosti a praktických úvah o inštalácii špecifických pre dané miesto a aplikáciu. Nasledujúce pokyny pre výber pokrývajú najbežnejšie typy projektov, s ktorými sa stretávame v komunálnom, komerčnom a rezidenčnom vonkajšom osvetlení.

Kedy zvoliť solárne stĺpy pred stĺpy pouličného osvetlenia napájané zo siete

Solárne stĺpy sú preferovanou špecifikáciou pred stĺpmi pouličného osvetlenia napájanými zo siete za nasledujúcich okolností:

• Miesta bez prístupu do siete alebo s vysokými nákladmi na pripojenie k sieti: Vidiecke cesty, cesty odľahlých komunít, poľnohospodárske prístupové cesty a akékoľvek miesto, kde je najbližší bod pripojenia k sieti vzdialený viac ako 30 až 50 metrov od osvetľovacej inštalácie, by mali štandardne používať solárne stĺpy, pokiaľ podmienky na mieste (extrémne tienenie, veľmi vysoká zemepisná šírka) nebránia adekvátnemu zberu slnečnej energie. Pripojenie do siete s cenou 50 až 200 USD za meter káblových výkopov a nákladov na inštaláciu robí solárne stĺpy ekonomicky lepšími vo väčšine situácií mimo siete, a to aj pri vyšších nákladoch na predné svietidlo a stĺp.
• Projekty s požiadavkami na rýchle nasadenie: Slnečné póly can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Miesta citlivé na životné prostredie: Prírodné rezervácie, parky, pamiatky a miesta, kde by výkopy elektrických káblov poškodili korene stromov, archeologické náleziská alebo environmentálne prvky, sú prirodzenými kandidátmi na solárne stĺpy, ktoré si vyžadujú iba jeden základ bez káblov medzi stĺpmi.

Požiadavky na konštrukčné špecifikácie pre rôzne výšky stĺpov

Štrukturálna špecifikácia stĺpov pouličného osvetlenia sa výrazne zvyšuje s výškou, pretože moment prevrátenia na základni stĺpa (čomu musí odolávať základ a prierez stĺpa) sa zvyšuje s druhou mocninou výšky (pre zaťaženie vetrom na samotnom stĺpe) a lineárne s výškou (pre zaťaženie vetrom na svietidlo a v prípade solárnych stĺpov aj na fotovoltaický panel). 12 metrový oceľový stĺp pouličného osvetlenia v dizajnovej veternej zóne 120 km/h musí odolať momentu prevrátenia základne približne 4-krát väčšiemu ako ekvivalentný 6 metrový stĺp s rovnakým prierezom a špecifikáciou svietidla, čo si vyžaduje buď väčší priemer stĺpa, hrubšiu hrúbku steny alebo hlbší základ, čo všetko podstatne zvyšuje náklady na inštaláciu. Táto eskalácia štrukturálnych nákladov s výškou je jedným z dôvodov, prečo je fotometrická optimalizácia návrhu (výber minimálnej primeranej výšky stĺpa pre požadovanú normu osvetlenia namiesto predvolenia najvyššieho dostupného stĺpa) dôležitá pre riadenie nákladov na projekt pri obstarávaní stĺpov pouličného osvetlenia.

Osvedčené postupy údržby stožiarov pouličného osvetlenia a solárnych stožiarov

Program proaktívnej údržby pre stĺpy pouličného osvetlenia, vonkajšie pouličné osvetlenie a solárne stĺpy výrazne predlžuje efektívnu životnosť všetkých komponentov systému a zabraňuje zrýchlenému opotrebovaniu, ktoré vedie k skorej neplánovanej výmene. Nasledujúce priority údržby platia pre všetky typy stĺpov a svietidiel:

• Ročná vizuálna kontrola: Každý rok prejdite celú sieť stĺpov, aby ste identifikovali a zaznamenali všetky stĺpy vykazujúce viditeľné poškodenie nárazom vozidla, koróziou základne, deformáciou ramena svietidla alebo vandalizmom, ktorý si vyžaduje okamžitú pozornosť. Fotografujte všetky chyby pre záznamy o údržbe a uprednostňujte opravy podľa závažnosti bezpečnostného rizika.
• Čistenie solárnych panelov na solárnych stĺpoch: V prostrediach s výrazným atmosférickým prachom, peľom alebo znečistením čistite fotovoltaické panely aspoň dvakrát ročne čistou vodou a mäkkou stierkou, aby sa zachovala účinnosť zberu energie. Dokonca aj tenká vrstva prachu, ktorá znižuje priepustnosť panela o 5 percent, sa môže premietnuť do úmerného zníženia nabitia batérie a dostupných hodín osvetlenia za noc.
• Testovanie kapacity batérie pre solárne stĺpy: Lítium-železofosfátové batérie v solárnych stĺpoch by mali mať každoročne overenú kapacitu po treťom roku prevádzky, aby sa identifikovali všetky batérie, ktoré stratili viac ako 20 percent svojej menovitej kapacity a môžu sa blížiť k prahu nedostatočnej nočnej dodávky v zimných podmienkach.
• Fotometrické hodnotenie svietidla: Po 5 rokoch prevádzky LED porovnajte namerané hodnoty osvetlenia zeme s projektovaným cieľom, aby ste určili, či amortizácia výkonu svietidla vyžaduje úpravu plánu stmievania alebo skorú výmenu svietidla, aby sa zachoval súlad s platnou normou osvetlenia pre obsluhovanú cestu alebo priestor.

Referencie

Spoločnosť Illuminating Engineering Society (2014). ANSI/IES RP 8 14: Osvetlenie vozovky. IES, New York.

National Association of Architectural Metal Manufacturers (2015). ANSI/NAAMM MH 26: Špecifikácie návodu na navrhovanie kovových vlajkových stožiarov a štandardy osvetlenia. NAAMM, Chicago, IL.

Duffie, J. A. a Beckman, W. A. ​​(2013). Solárne inžinierstvo tepelných procesov, 4. vydanie. Wiley, Hoboken, NJ. (Výpočty optimálneho uhla solárneho panelu a sezónneho sklonu.)

Medzinárodná agentúra pre energiu (2020). World Energy Outlook 2020: Solárna FV technológia. IEA, Paríž.

ASTM International (2017). ASTM A123/A123M: Štandardná špecifikácia pre zinkové (žiarovo pozinkované) povlaky na výrobkoch zo železa a ocele. ASTM, West Conshohocken, PA.

Luque, A. a Hegedus, S. (Eds.) (2011). Príručka fotovoltaickej vedy a techniky, 2. vydanie. Wiley, Chichester, Spojené kráľovstvo.

Commission Internationale de l'Eclairage (2010). CIE 115: Osvetlenie ciest pre motorovú a pešiu dopravu. CIE, Viedeň.

Normy Austrálie (2016). AS/NZS 1158: Osvetlenie komunikácií a verejných priestranstiev. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. a Louche, A. (2007). Metodika optimálneho dimenzovania autonómneho hybridného FV/veterného systému. Energetická politika, 35(11), 5708–5718.

Ministerstvo energetiky USA (2022). Solar Energy Technologies Office: Výkon solárneho fotovoltaického systému. DOE, Washington, DC. $

Solárne napájané vonkajšie osvetlenie a riešenia napájania mimo siete sa vyvinuli ďaleko za hranice základného záhradného svietidla typu všetko v jednom. Tri čoraz viac špecifikované kategórie produktov predstavujú tento vývoj: oddelený solárny stĺp, solárny stĺp s valcom a flexibilný solárny panel. Každý z nich rieši odlišný problém pri vonkajšom zbere solárnej energie a dizajne osvetlenia a výber toho správneho závisí od toho, či je vašou prioritou osvetlenie na úrovni ulíc s vysokým svetelným lúčom, kompaktná mestská estetika alebo schopnosť prispôsobiť solárny zber nepravidelným alebo zakriveným povrchom. Táto príručka obsahuje informácie o tom, ako sa každý produkt vyrába, kde funguje najlepšie, aké špecifikácie treba hodnotiť a ako možno tieto tri technológie kombinovať alebo nasadiť nezávisle, aby spĺňali skutočné požiadavky na solárnu energiu a osvetlenie.

Oddelený solárny stĺp: Vysokovýkonné solárne pouličné osvetlenie

A oddelený solárny pól Systém umiestňuje solárny panel a svetelný zdroj na fyzicky oddelené montážne konštrukcie, ktoré sú prepojené pomocou káblov a nie integrované do jednej jednotky. Zostava solárneho panelu je namontovaná na vlastnom vyhradenom stĺpe alebo konzole, optimalizovanej pre maximálne vystavenie slnku, zatiaľ čo osvetľovací stĺp nesie zostavu svietidla optimalizovanú pre uhol a rozloženie osvetlenia. Toto oddelenie rieši jedno zo základných obmedzení integrovaných solárnych pouličných svetiel: kompromis medzi orientáciou panela pre maximálny solárny zber a orientáciou svietidla pre optimálnu distribúciu svetla.

Prečo je separácia dôležitá pre solárny zber a svetelný výkon

V integrovanom solárnom pouličnom osvetlení sú panel a hlava lampy navzájom fixované. Ak miesto inštalácie vyžaduje, aby svietidlo smerovalo špecifickým smerom pre osvetlenie cesty, panel nemusí byť optimálne natočený smerom k slnku. Vo vyšších zemepisných šírkach, kde slnko sleduje nižší uhol, môže tento kompromis znížiť zber slnečného žiarenia 15 až 30 % v porovnaní s panelom namontovaným v optimálnom uhle sklonu . Oddelený solárny stĺp tento kompromis úplne eliminuje. Panel je možné nakláňať a orientovať nezávisle od svietidla, čím sa maximalizuje zber energie, zatiaľ čo svietidlo smeruje presne tam, kde je osvetlenie potrebné.

Praktický prínos je merateľný na výstupe systému. Oddelený systém solárnych stĺpov s výkonom panela 200 W dokáže udržať 100 W LED svietidlo počas podstatne dlhšej nočnej prevádzky v porovnaní s ekvivalentným integrovaným systémom, kde je orientácia panela obmedzená, pretože panel sústavne zbiera viac energie za deň. V regiónoch s menej ako 4 špičkovými slnečnými hodinami za deň môže tento rozdiel medzi optimalizovanou a suboptimálnou orientáciou panelov určiť, či systém poskytuje dostatočné osvetlenie počas zimných mesiacov alebo vyžaduje doplnenie siete.

Konštrukčný návrh oddelených solárnych pólov

Oddelené systémy solárnych stĺpov sa zvyčajne skladajú z nasledujúcich komponentov, ktoré spolupracujú:

• Stožiar alebo držiak solárneho panelu : Špeciálna montážna konštrukcia, zvyčajne oceľová alebo hliníková, ktorá podporuje jeden alebo viac solárnych panelov v optimálnom uhle naklonenia a orientácii kompasu pre miesto inštalácie. Môže to byť samostatná tyč alebo konzola s bočným ramenom pripevnená k existujúcej konštrukcii.
• Osvetľovací stĺp : Samostatný stĺp z pozinkovanej ocele alebo hliníka nesúci LED svietidlo v príslušnej montážnej výške. Výška stĺpa pre aplikácie pouličného osvetlenia sa zvyčajne pohybuje od 6 až 12 metrov , s predlžovacími ramenami, ktoré umiestňujú svietidlo nad osvetlenú vozovku alebo chodník.
• Batériová skriňa : Kryt odolný voči poveternostným vplyvom na základni jedného zo stĺpov, v ktorom je uložená lítium-iónová alebo lítium-železofosfátová (LFP) batéria, regulátor nabíjania a káblové spoje. Oddelené systémy zvyčajne používajú väčšie batérie ako integrované jednotky, pretože sú navrhnuté na dlhšie prevádzkové obdobia a vyšší výkon.
• Ovládač nabíjania : Regulátor nabíjania MPPT (sledovanie maximálneho bodu výkonu) dimenzovaný tak, aby zodpovedal poli panela a bloku batérií. Výťažok z ovládačov MPPT až o 30 % viac energie zo solárnych panelov pri premenlivých podmienkach ožiarenia v porovnaní s regulátormi PWM (modulácia šírky impulzu), čo z nich robí štandardnú špecifikáciu pre oddelené systémy solárnych stĺpov, kde je energetická účinnosť kritická.
• LED svietidlo : Vysokoúčinný LED cestný alebo plošný svetelný modul s optickým dizajnom prispôsobeným montážnej výške a šírke osvetľovanej plochy. Bežné hodnotenia účinnosti pre kvalitné LED svietidlá používané v oddelených solárnych systémoch sú 150 až 180 lúmenov na watt , ktorý umožňuje vysoký svetelný tok s miernym odberom energie.

Aplikácie najvhodnejšie pre systémy so samostatnými solárnymi pólmi

• Osvetlenie vidieckych ciest a diaľnic, kde je pripojenie do siete nepraktické alebo neúmerne drahé
• Parkoviská a obchodné priestory vyžadujúce vysoký svetelný tok a dlhé prevádzkové hodiny
• Športové zariadenia, komunitné parky a rekreačné oblasti v lokalitách mimo siete alebo polosústavy
• Bezpečnostné osvetlenie priemyselného areálu, kde možno orientáciu panelu plne optimalizovať nezávisle od umiestnenia svietidla
• Inštalácie vo vyšších zemepisných šírkach (nad 40 stupňov severne alebo južne), kde optimalizácia sklonu panelov má najväčší vplyv na zimný zber energie

Kľúčové špecifikácie na vyhodnotenie pre samostatné solárne póly

Pri špecifikácii samostatného systému solárnych stĺpov určujú nasledujúce parametre, či systém bude poskytovať dostatočné osvetlenie počas celého roka na danom mieste:

• Príkon panela v pomere k výkonu svietidla : Všeobecným pravidlom je, že príkon panelu by mal byť aspoň 3 až 4-násobok príkonu svietidla, ak sa očakáva, že systém bude fungovať 10 až 12 hodín v noci na miestach so 4 až 5 špičkovými slnečnými hodinami za deň. Vyšší pomer panelu a lampy poskytuje väčšiu autonómiu počas zamračených období.
• Kapacita batérie vo watthodinách : Kapacita batérie by mala poskytovať min 3 až 5 dní autonómnej prevádzky pri menovitom rozvrhu osvetlenia bez solárneho príkonu, aby sa zohľadnili predĺžené zamračené obdobia v klíme miesta projektu.
• Zaťaženie konštrukcie panela vetrom : Oddelené panelové stožiare predstavujú väčšiu plochu zaťaženia vetrom ako integrované jednotky. Konštrukčný návrh musí brať do úvahy miestne požiadavky na rýchlosť vetra, zvyčajne na 10-minútové priemerné rýchlosti vetra 40 až 60 metrov za sekundu na exponovaných miestach.

Valcový solárny stĺp: Integrované solárne osvetlenie s architektonickou formou

A valcový solárny stĺp integruje solárny panel, batériu, regulátor nabíjania a svietidlo do jednej valcovej pólovej konštrukcie. Na rozdiel od konvenčných integrovaných solárnych pouličných svetiel, kde plochý panel sedí na štandardnom stĺpe, valcový solárny stĺp obalí povrch na zber energie okolo stĺpa samotného alebo v ňom, čím vytvára vizuálne koherentný, architektonicky prepracovaný produkt, ktorý sa hodí na mestské námestia, pešie zóny, parky a vonkajšie prostredie s dôrazom na dizajn.

Ako valcové solárne póly generujú energiu

Metóda zberu energie vo valcových solárnych stĺpoch využíva buď flexibilný fotovoltaický materiál obalený okolo povrchu valcového stĺpa, alebo sériu plochých alebo zakrivených panelových sekcií usporiadaných radiálne okolo stĺpa, aby vytvorili geometriu valca alebo valca. Oba prístupy poskytujú kľúčovú výhodu oproti dizajnom s jedným plochým panelom: všesmerový solárny zber. Pretože materiál panelu smeruje súčasne do viacerých smerov kompasu, stožiar zbiera slnečnú energiu počas ranného, ​​poludňajšieho a popoludňajšieho slnka bez toho, aby sa počas inštalácie vyžadovala orientácia na konkrétne azimut kompasu.

Všesmerová zberná charakteristika robí valcové solárne stĺpy obzvlášť vhodné pre mestské lokality, kde budovy, stromy a iné stavby môžu počas časti dňa tieniť plochý panel s jednou orientáciou. Rozložením zbernej plochy po celom 360-stupňovom obvode zostáva celková energia zhromaždená za deň konzistentnejšia naprieč rôznymi orientáciami miesta ako ekvivalent plochého panelu. Výskum valcových fotovoltaických konfigurácií preukázal účinnosť zberu 85 až 92 % energie by plochý panel s ekvivalentnou celkovou plochou článku zhromaždil pri optimálnom naklonení , pričom túto kolekciu dodáva bez ohľadu na orientáciu pólov vzhľadom na sever-juh.

Interné komponenty a systémová integrácia

Valcový tvar vyžaduje kompaktnú integráciu všetkých komponentov systému v rámci konštrukcie stĺpa. Typický dom s valcovými solárnymi pólmi:

• Články lítium-železofosfátových (LFP) batérií : Usporiadané vo valcovom alebo prizmatickom formáte v spodnej časti tyče. LFP chémia je pre túto aplikáciu preferovaná kvôli jej tepelnej stabilite, dlhej životnosti cyklu (typicky 2 000 až 3 000 cyklov úplného nabitia a vybitia ) a toleranciu zvýšených teplôt, ktoré sa môžu vyskytnúť vo vnútri uzavretých kovových stĺpov na priamom slnečnom svetle.
• Integrovaný MPPT regulátor nabíjania : Kompaktná riadiaca doska namontovaná v stĺpe riadi nabíjanie z okolitého fotovoltaického povrchu a riadi vybíjanie do modulu LED.
• LED svietidlo at the pole crown : Svetelný zdroj v hornej časti tyče valca, zvyčajne nadol smerujúci alebo všesmerový modul LED poskytujúci osvetlenie dráhy a plochy. Bežné výkonové rozsahy pre solárne stožiare pre chodcov sú 1 000 až 5 000 lúmenov , vhodné pre pešie chodníky, námestia a oblasti s nízkou rýchlosťou.
• Pohybové alebo denné senzory : Mnohé konštrukcie valcových solárnych stĺpov obsahujú snímače pohybu PIR alebo snímače okolitého svetla, ktoré upravujú výkon svietidla na základe obsadenosti alebo dennej doby, čím rozširujú autonómiu batérie znížením výkonu počas období s nízkou premávkou.

Dizajn a estetické výhody v mestských súvislostiach

Hlavnou charakteristickou výhodou valcového solárneho stĺpa v mestskom a komerčnom prostredí je jeho vizuálna koherencia. Bežné solárne pouličné svietidlá s plochým panelom namontovaným pod uhlom na ramene sa môžu zdať vizuálne nekonzistentné s architektonickým prostredím a môžu byť vnímané ako úžitkové alebo dočasné. Valcový solárny stĺp predstavuje čistú, jednotnú formu, ktorá sa prirodzene integruje s mestským nábytkom, stĺpmi brány a krajinným dizajnom. To z nich robí preferovanú špecifikáciu pre:

• Pešie zóny v centre mesta a prostredie ulíc, kde sú štandardy vizuálnej kvality formálne špecifikované v podmienkach plánovania
• Verejné parky, nábrežné promenády a pamiatkové zóny, kde by konvenčná estetika solárnych panelov bola v rozpore s dizajnom krajiny
• Obchodné projekty vrátane nákupných centier, hotelových areálov a rezortov, kde vonkajšie osvetlenie prispieva k identite značky
• Cesty vzdelávacieho kampusu a obytné rozvojové ulice, kde je vhodný súčasný, ale nenápadný produkt

Obmedzenia valcových solárnych pólov v porovnaní s oddelenými systémami

Estetická integrácia valcových solárnych stĺpov prichádza s vlastnými kompromismi v kapacite zberu surovej energie. Celková plocha fotovoltaického článku na stĺpe valca je obmedzená priemerom a výškou stĺpa a valcová geometria znamená, že každý daný článok je na svojom maximálnom výkone len časť dňa, keď je uhol slnka najpriaznivejší pre orientáciu článku. V praxi sú valcové solárne stĺpy najvhodnejšie pre aplikácie s nízkym až stredným výkonom, kde sú požiadavky na svetelný výkon skromné. Pre aplikácie vyžadujúce viac ako 5 000 lúmenov trvalého výkonu počas celej noci, oddelené systémy solárnych stĺpov s väčšími vyhradenými panelovými poľami vo všeobecnosti prekonajú valcové stĺpy. v ročnej dodávke energie.

Flexibilný solárny panel: Konformný zber energie pre nerovné povrchy

A flexibilný solárny panel je fotovoltaický modul postavený na tenkom, ohybnom substráte a nie na pevnom skle a hliníkovom ráme. Schopnosť ohýbania, zakrivenia a prispôsobenia sa nerovným povrchom otvára miesta inštalácie, kam sa pevné kryštalické kremíkové panely nedostanú, a znížená hmotnosť flexibilných panelov umožňuje montáž na konštrukcie, ktoré neznesú zaťaženie konvenčných panelov. Flexibilné solárne panely sú podpornou technológiou pre valcové plochy na zber energie používané vo valcových solárnych stĺpoch a tiež slúžia ako samostatné riešenia na výrobu energie v námorných, automobilových, architektonických a prenosných aplikáciách.

Technológie používané pri výrobe flexibilných solárnych panelov

Niekoľko fotovoltaických technológií je dostupných vo forme flexibilných panelov, pričom každá má odlišné výkonové charakteristiky:

• Tenkovrstvový amorfný kremík (a-Si) : Jedna z prvých flexibilných fotovoltických technológií. Nanáša sa v tenkých vrstvách na plastové alebo kovové fóliové podklady. Účinnosť zvyčajne 6 až 10 % , nižší ako kryštalické alternatívy, ale s lepším výkonom v podmienkach difúzneho svetla a vysokej teploty. Vhodné pre aplikácie, kde panel pracuje v čiastočnom tieni alebo pri zvýšených teplotách.
• CIGS (selenid medi indium a gália) : Technológia tenkých vrstiev dosahujúca účinnosť 12 až 16 % v komerčných flexibilných panelových produktoch. Lepšia účinnosť ako amorfný kremík s dobrým výkonom pri slabom osvetlení. Flexibilné panely CIGS sa vo veľkej miere používajú v budovách integrovanej fotovoltaiky (BIPV), námorných aplikáciách a konštrukcii valcových solárnych stĺpov, kde je potrebná vyššia hustota energie na jednotku plochy.
• Monokryštalický kremík na flexibilnom substráte : Tenké plátky vysokoúčinných monokryštalických kremíkových článkov spojených s pružným podkladovým materiálom. Dosahuje efektívnosť 18 až 24 % , najvyšší dostupný vo formáte flexibilného panelu. Drahšie ako tenkovrstvové alternatívy a s obmedzeným polomerom ohybu (zvyčajne minimálny polomer ohybu 100 až 300 mm v závislosti od hrúbky bunky), ale poskytuje najlepší výkon na jednotku plochy pre priestorovo obmedzené aplikácie.
• Organická fotovoltika (OPV) : Nová technológia využívajúca organické polovodičové materiály na ultratenkých, vysoko flexibilných substrátoch. Súčasná komerčná efektívnosť je nižšia 8 až 12 % , ale extrémna flexibilita, nízka hmotnosť a potenciál pre nízkonákladovú výrobu robia z OPV panelov rastúcu prítomnosť v architektonických a dizajnovo integrovaných solárnych aplikáciách.

Fyzikálne vlastnosti, ktoré umožňujú nové miesta inštalácie

Definujúce fyzikálne vlastnosti flexibilných solárnych panelov, ktoré rozširujú rozsah ich použitia nad rámec pevných panelov, sú:

• Nízka hmotnosť : Flexibilné solárne panely zvyčajne vážia medzi 1 a 4 kg na meter štvorcový v porovnaní s konvenčnými pevnými sklenenými panelmi s hmotnosťou 10 až 15 kg na meter štvorcový. Táto výhoda hmotnosti umožňuje inštaláciu na paluby lodí, strechy vozidiel, markízy, látkové konštrukcie a architektonické membrány, ktoré neznesú zaťaženie pevných panelov.
• Kompatibilita polomeru ohybu : V závislosti od technológie sa flexibilné panely môžu prispôsobiť zakriveným povrchom s polomermi od 30 mm (OPV a tenká vrstva) do 300 mm (monokryštalické na flexibilnej podložke). To umožňuje integráciu na zakrivené strešné línie, valcové konštrukcie, karosérie vozidla a nafukovacie konštrukcie.
• Montáž na lepidlo alebo laminát : Flexibilné panely je možné lepiť priamo na povrchy substrátov pomocou lepiacej pásky alebo laminácie morskej kvality, čím sa eliminujú montážne rámy a zníži sa odpor vetra. To je obzvlášť cenné na námorných plavidlách, kde ide o aerodynamický odpor a štrukturálnu integráciu.
• Znížený profil : Hrúbka flexibilného solárneho panelu sa pohybuje od 2 až 5 mm v porovnaní s 35 až 40 mm pre rámový pevný panel. Tento minimálny profil umožňuje integráciu do povrchov, kde by akýkoľvek výčnelok bol neprijateľný alebo nepraktický.

Kategórie aplikácií pre flexibilné solárne panely

Flexibilné solárne panely slúžia aplikáciám, ktoré spadajú do štyroch širokých kategórií, z ktorých každá využíva inú fyzickú výhodu flexibilného formátu:

• Námorné a námorné aplikácie : Ľahké, vodotesné flexibilné panely pripevnené k palubám lodí, dodgerom, krytom bimini a sekciám trupu. Protišmykové povrchové nátery dostupné na pružných paneloch námornej kvality zachovávajú bezpečnosť paluby a zároveň generujú energiu. Typická 200W flexibilná panelová inštalácia na 10-metrovej plachetnici pridáva menej ako 2 kg a nevyžaduje žiadne vŕtanie do konštrukcie paluby.
• Aplikácie vozidiel a rekreačných vozidiel (RV). : Flexibilné panely pripevnené k strechám dodávok, karavanom a povrchom karavanov, kde by pevné rámovanie panelov pridalo neprijateľný aerodynamický odpor alebo problémy s vôľou strešného boxu. Monokryštalické flexibilné panely v Rozsah 100 až 400 W sú najčastejšie špecifikované pre energetické systémy na konverziu dodávkových vozidiel.
• Fotovoltaika integrovaná do budovy (BIPV) : Flexibilné CIGS a monokryštalické panely laminované do strešných membrán, fasád, markíz a svetlíkov. Panely sa stávajú súčasťou plášťa budovy a nie jej doplnkom, pričom prispievajú k výrobe energie a zároveň slúžia ako štrukturálna alebo odolná proti poveternostným vplyvom.
• Integrácia solárneho pólu a valcovej konštrukcie : Flexibilné panely omotané okolo valcových solárnych stĺpov, stĺpových konštrukcií, stĺpikov a mestského mobiliáru na zabezpečenie solárneho zberu na povrchoch, ktoré pevné panely nedokážu riešiť. Táto aplikácia je tam, kde sa technológia flexibilných solárnych panelov priamo prelína s kategóriou solárnych stĺpov valca opísanou v tejto príručke.
• Prenosná a zbaliteľná solárna energia : Rolovateľné alebo skladacie flexibilné panely pre nabíjanie v teréne, kempovanie, súpravy núdzového napájania a vojenské aplikácie, kde sú primárne požiadavky kompaktné rozmery balenia a nízka hmotnosť.

Porovnanie troch technológií: Praktické zhrnutie

Technológia batérií v systémoch solárnych pólov

Batériový systém je komponent, ktorý priamo určuje praktickú spoľahlivosť akejkoľvek inštalácie osvetlenia solárnych stĺpov. Špecifikácie panelov a účinnosť LED svietidiel sa dajú optimalizovať na papieri, ale ak sa batériový systém v miestnej klíme rýchlo degraduje alebo mu chýba dostatočná kapacita na sezónne výkyvy solárnej dostupnosti, inštalácia nebude fungovať bez ohľadu na ostatné špecifikácie.

Lítium-železnatý fosforečnan vs iné lítiové chemické látky

Fosforečnan lítno-železitý (LFP alebo LiFePO4) sa stal dominantnou chémiou batérií vo vonkajších aplikáciách solárnych stĺpov z niekoľkých dôvodov, ktoré priamo riešia požiadavky tohto prípadu použitia:

• Tepelná stabilita : Batérie LFP nezaznamenajú tepelný únik pri teplotách dosahovaných vo vnútri solárnych stĺpov a vonkajších krytov batérií na priamom slnečnom svetle, ktoré môže v lete presiahnuť 60 až 70 stupňov Celzia. Lítium-NMC a lítium-kobaltový oxid sú výrazne citlivejšie na teplotu a nesú za týchto podmienok vyššie riziko zlyhania.
• Životnosť cyklu : Batérie LFP zvyčajne dodávajú 2 000 až 4 000 cyklov úplného nabitia a vybitia pri 80% hĺbke vybitia v porovnaní s 500 až 1 500 cyklami pre olovené batérie a 500 až 2 000 cyklami pre lítiové NMC pri porovnateľnej hĺbke vybitia. V solárnom stĺpe s denným cyklom to znamená životnosť 8 až 12 rokov pre LFP oproti 2 až 4 rokom pre olovenú kyselinu.
• Výkon pri nízkej teplote : Batérie LFP si zachovávajú lepšiu kapacitu v chladných podmienkach ako niektoré alternatívne chemické zlúčeniny lítia a väčšina systémov správy batérií LFP obsahuje ochranu proti nízkoteplotnému nabíjaniu, ktorá zabraňuje poškodeniu spôsobenému nabíjaním v podmienkach pod bodom mrazu.

Výpočet požadovanej kapacity batérie

Pre oddelený solárny stĺp alebo systém so solárnym stĺpom s nádržou sa minimálna kapacita batérie vo watthodinách vypočíta takto:

1. Určte dennú spotrebu energie: príkon svietidla vynásobený prevádzkovými hodinami za noc. Príklad: 40W svietidlo v prevádzke 10 hodín sa rovná 400 Wh za noc.
2. Vynásobte požadovanými dňami autonómie (zvyčajne 3 až 5 dní): 400 Wh vynásobených 4 dňami sa rovná minimálnej batérii 1 600 Wh.
3. Vydeliť využiteľnou hĺbkou vybitia pre zvolenú chemickú štruktúru batérie (0,8 pre LFP pri hĺbke vybitia 80 %): 1 600 Wh delené 0,8 sa rovná Inštalovaná kapacita batérie 2 000 Wh ako konštrukčné minimum pre tento príklad.

Úvahy o inštalácii a uvedení do prevádzky

Všetky tri technológie vyžadujú špecifické inštalačné postupy, aby sa dosiahol ich menovitý výkon a životnosť. Bežné faktory, ktoré sú často prehliadané pri inštaláciách v teréne, zahŕňajú:

Posúdenie miesta pred špecifikovaním akéhokoľvek systému solárnych pólov

• Hodnotenie solárnych zdrojov : Overte maximálne slnečné hodiny za deň v mieste projektu pomocou databázy zdrojov, ako je PVGIS (Fotovoltaický geografický informačný systém) pre špecifické súradnice inštalácie. Nepoužívajte regionálne priemery, pretože mikrotopografia, pobrežná oblačnosť a tienenie mestských kaňonov môže znížiť skutočné solárne zdroje výrazne pod regionálne hodnoty.
• Analýza tieňovania : Identifikujte všetky stromy, budovy alebo stavby, ktoré budú vrhať tiene na povrch solárneho kolektora kedykoľvek počas dňa počas celého roka. Dokonca aj čiastočné tienenie na malej časti panelu môže podstatne znížiť výkon systému v dôsledku sériového zapojenia článkov. Toto hodnotenie je obzvlášť dôležité pre oddelené systémy solárnych stĺpov, kde je panel na pevnej konštrukcii.
• Pôdne a základové pomery : Základy stožiarov pre oddelené a valcové solárne stožiare vyžadujú geotechnické potvrdenie, že únosnosť pôdy a hĺbka ukotvenia podporia kombinované zaťaženie vetrom a vlastnou záťažou zostavy stožiarov a panelov. V zlých pôdnych podmienkach môžu byť potrebné rozšírené základové dosky, zemné skrutky alebo betónové základy.

Osvedčené postupy inštalácie flexibilných solárnych panelov

• Pred aplikáciou flexibilných panelov s lepiacou zadnou stranou dôkladne očistite montážny povrch. Znečistenie, vlhkosť alebo uvoľnené nátery pod panelom časom spôsobia zlyhanie lepidla a delamináciu panelu.
• Neohýbajte flexibilné monokryštalické panely nad minimálny polomer ohybu stanovený výrobcom. Prekročenie tohto limitu spôsobuje mikrofraktúry v kremíkových článkoch, ktoré okamžite znižujú výkon a postupne sa zhoršujú s tepelným cyklovaním.
• Umožnite dostatočné vetranie medzi zadným povrchom panela a montážnym substrátom. Medzera z 10 až 20 mm znižuje prevádzkovú teplotu panela a zlepšuje výstupnú efektivitu, pretože flexibilné panely na horúcich kovových povrchoch môžu dosiahnuť prevádzkovú teplotu 70 až 80 stupňov Celzia bez vetrania, čím sa znižuje výkon o 15 až 25 % v porovnaní s výkonom v chladnom stave.
• Chráňte vstupné body káblov pomocou káblových priechodiek morskej kvality a aplikujte okolo všetkých priechodov silikón odolný voči UV žiareniu, aby ste zabránili vniknutiu vlhkosti, čo je hlavnou príčinou predčasnej degradácie flexibilných panelov pri exponovaných vonkajších aplikáciách.

Výber medzi oddeleným solárnym stĺpom, valcovým solárnym stĺpom a flexibilným solárnym panelom

Výber medzi týmito tromi technológiami nie je vždy exkluzívny. Môžu byť kombinované v rámci jedného projektu, aby sa riešili rôzne požiadavky na umiestnenie a pochopenie rozhodovacích kritérií pre každý z nich robí špecifikáciu jednoduchou:

1. Je primárnou požiadavkou vysoký svetelný tok pre osvetlenie ciest alebo veľkých plôch? Vyberte si samostatný systém solárnych stĺpov. Nezávislá orientácia panelov a väčšie panelové polia oddelených systémov poskytujú zber energie potrebnej na udržanie 10 000 lúmenov alebo viac počas celej noci v širokom rozsahu geografických lokalít.
2. Je inštalácia v mestskom, komerčnom alebo dizajnovo citlivom prostredí, kde záleží na vizuálnej kvalite? Vyberte si solárny stĺp s valcom. Integrovaná architektonická forma poskytuje osvetlenie v mierke pre chodcov bez vizuálneho narušenia konvenčného solárneho pouličného osvetlenia so šikmým panelom.
3. Má aplikácia zakrivený, flexibilný alebo hmotnostne obmedzený povrch, ktorý nemôže prijať pevné panely? Vyberte si flexibilný solárny panel. Námorné paluby, strechy vozidiel, valcové stožiare, zakrivené architektonické prvky a prenosné aplikácie si vyžadujú schopnosť konformnej montáže, ktorú poskytujú iba flexibilné panely.
4. Je projekt zmiešaným prostredím s cestnými aj pešími zónami? Rozmiestnite oddelené solárne stĺpy na úsekoch vozovky pre vysoký výkon a solárne stĺpy s valcami na peších zónach pre estetickú súdržnosť s použitím jednotnej špecifikácie systému pre štandardy batérií a nabíjania na zjednodušenie údržby.

Všetky tri technológie predstavujú vyspelé, v praxi overené solárne riešenia, ktoré poskytujú spoľahlivé napájanie a osvetlenie mimo siete alebo nezávislé od siete, ak sú správne špecifikované pre miesto, zaťaženie a klímu. Kľúčom k úspešným výsledkom je zosúladenie skutočných silných stránok každej technológie so špecifickými požiadavkami inštalácie a nie aplikácia jediného riešenia vo všetkých scenároch projektu.
